PV-Überwachungsbox

Das SYCM7 PV-Überwachungsbox-IP65-Gehäuse, geliefert vom chinesischen Hersteller Zhejiang Soutya New Energy LLC, umfasst a Dedizierter Datensammler für die Managementplattform zur Überwachung von Photovoltaik- und Energiespeichersystemen. Es ermöglicht Schnittstellenaggregation, Protokollkonvertierung, Datenerfassung, Datenspeicherung, zentrale Überwachung und Zentralisierung Wartung verschiedener Geräte innerhalb der Photovoltaik- und Energiespeichersysteme.

Netzwerkanwendungen

Anwendbar für Photovoltaik- und Energiespeichersysteme:

1.Unterstützt den Near-End-Betrieb per mobiler App über integriertes WLAN.
2.Unterstützt die Vernetzung über RS485:
- Verbindet sich mit Huawei-Wechselrichtern, PID und anderen Geräten.
- Verbindet sich mit Wechselrichtern, Umgebungsüberwachungsinstrumenten, Umspannwerken (STS) und Messgeräten von Drittanbietern Standard-Modbus-RTU-Protokoll. - Verbindet sich mit Messgeräten über das DL/T645-Protokoll.
- Verbindet sich mit Geräten über das Standard-IEC103-Protokoll.
3.Unterstützt die Vernetzung über Ethernet zum Anschluss von Wechselrichtern, intelligenten Energiespeicher-Controllern (Smart PCS) und intelligenten Geräten String-Energiespeichersysteme, MBUS CCO und STS.
4. Unterstützt MBUS-Netzwerke zum Verbinden von Huawei-Wechselrichtern und PID-PVBOX, die MBUS-Kommunikation unterstützen.
5. Unterstützt redundante Dual-Plane-Netzwerke für zuverlässige Übertragung.
6.Unterstützt die Verbindung zu Managementsystemen:
- Verbindet sich über ein kabelgebundenes oder kabelloses Netzwerk mit Verwaltungssystemen oder Geräten von Drittanbietern über das Modbus-TCP-Protokoll.
- Verbindet sich über ein kabelgebundenes Netzwerk in einem lokalen Netzwerk mit Verwaltungssystemen oder Geräten von Drittanbietern mithilfe des IEC104-Protokolls.
- Verbindet sich über ein kabelgebundenes Netzwerk mit Verwaltungssystemen oder Geräten von Drittanbietern mithilfe des GOOSE-Protokolls.

Notiz:
Unterstützt keine Vernetzung über private 4G/3G/2G- oder LTE-Netzwerke zur Verbindung mit Verwaltungssystemen über das IEC104-Protokoll.

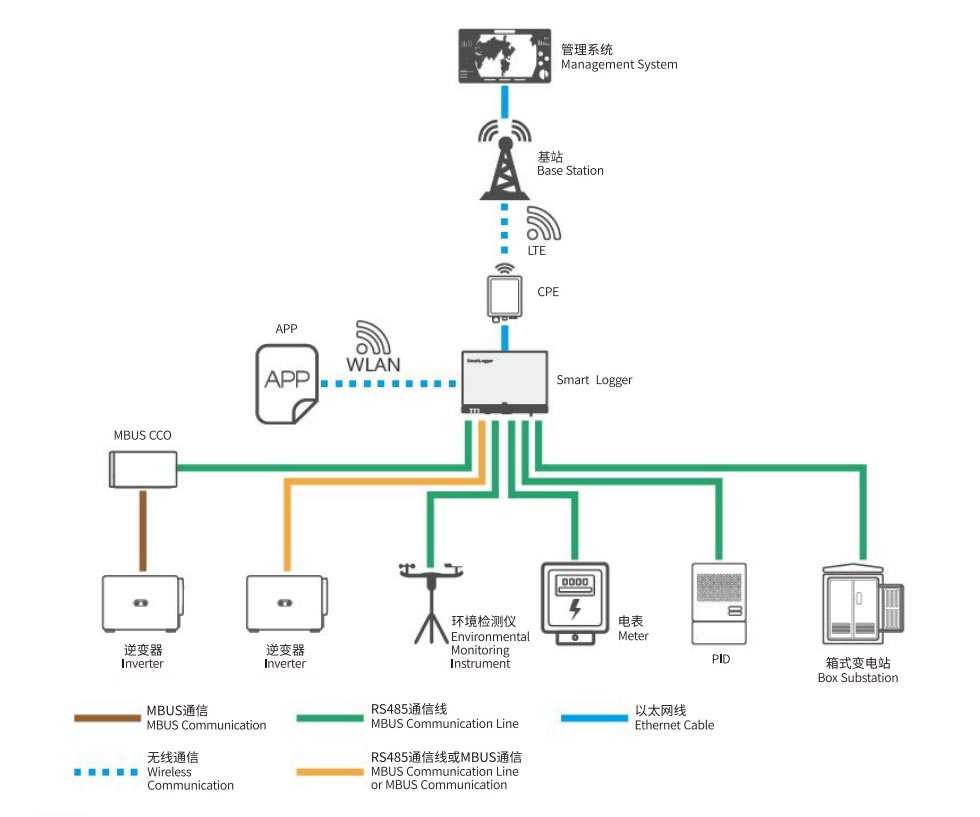

Typische Netzwerkszenarien

Unterstützt Glasfaser-Ring-Netzwerke, Glasfaser-Stern-Netzwerke und Ethernet-Stern-Netzwerke.

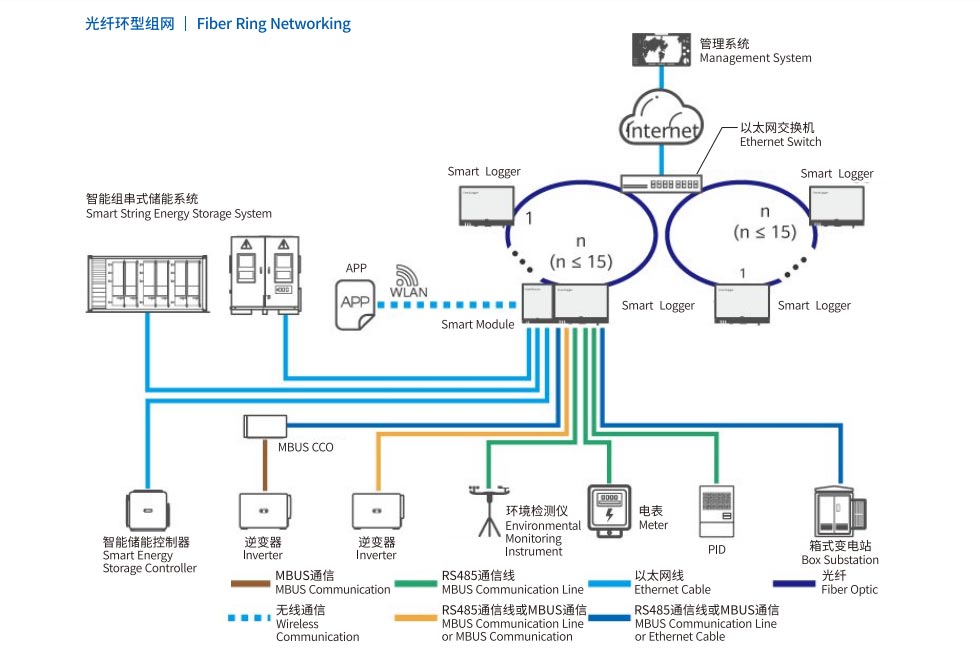

1. Glasfaser-Ringnetzwerk

Notiz:
Das aus SmartLoggern bestehende Glasfaser-Ringnetzwerk kann bis zu 15 SmartLogger verbinden, von denen jeder eine Verbindung herstellen kann Wechselrichter, Umweltüberwachungsinstrumente, Messgeräte und andere Geräte.
Der Glasfaser-Switch muss das Standard-RSTP-Protokoll unterstützen und aktiviert sein. Stellen Sie die Bridge-Priorität des Switches höher ein als 0x8000 des SmartLoggers (empfohlen: 0x7000; je niedriger der Wert, desto höher die Bridge-Priorität). Die Konfiguration Die Methode für RSTP und Bridge-Priorität sollte mit dem Hersteller konsultiert werden. Wenn der Switch RSTP nicht unterstützt, wird der Das Glasfaser-Ringnetzwerk muss in eine Ketten- oder Sterntopologie umgewandelt werden.
Mehrere Glasfaser-Ringnetzwerke können über einen Ethernet-Switch zusammengefasst und dann mit dem Managementsystem verbunden werden.

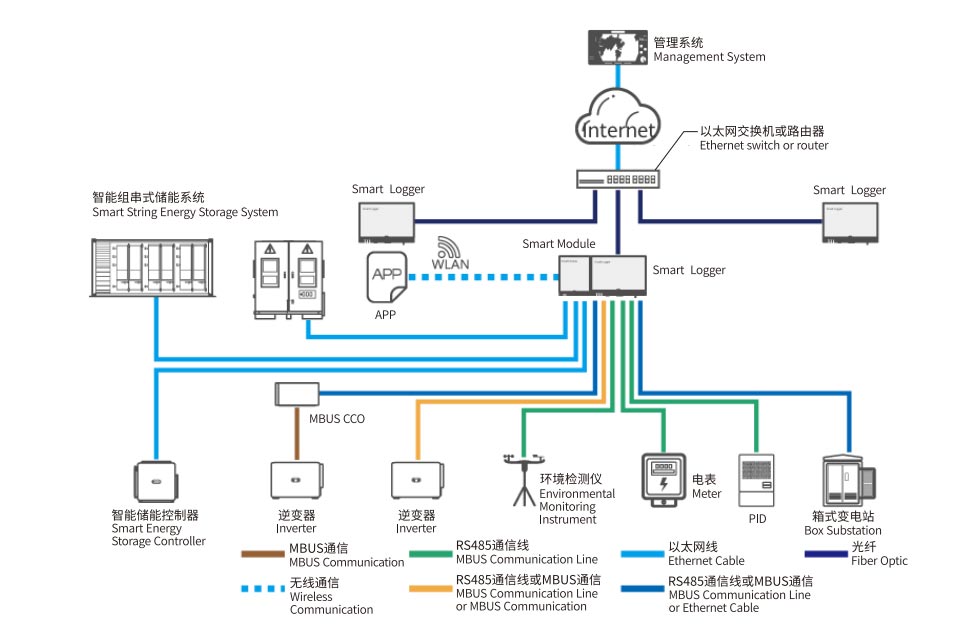

2.Fiber- oder Ethernet-Star-Netzwerk

Notiz:
Mehrere SmartLogger können über einen Ethernet-Switch zusammengefasst und dann mit dem Managementsystem verbunden werden.
Bei der Verbindung von SmartLoggern mit dem Ethernet-Switch über Glasfaser beträgt die maximale Kommunikationsentfernung 12 Kilometer (mit optionales optisches 100-Mbit/s-Modul) oder 10 Kilometer (mit optionalem optischem 1-Gbit/s-Modul); bei Verbindung über Ethernet Kabel, die maximale Entfernung beträgt 100 Meter.
SmartLogger unterstützt drahtlose Netzwerke, einschließlich privater 4G/3G/2G- und LTE-Netzwerke.

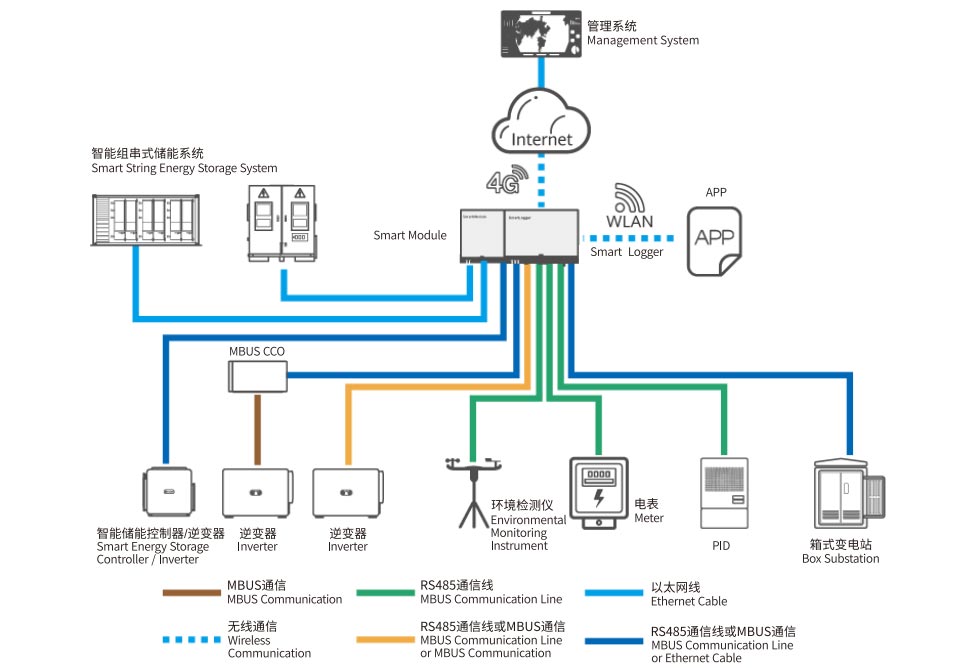

3,4G-Netzwerk

4.LTE Private Network Networking

Notiz:
Der WAN-Port des SmartLogger stellt über ein POE-Modul und einen POE-Surge eine Verbindung zum CPE (Gerät vor Ort beim Kunden) her Beschützer.
Die IP-Adresse des SmartLoggers und die IP-Adresse des CPE müssen innerhalb desselben Subnetzes eingestellt werden.
