1500-V-DC-Sammelbox 12 Eingänge 1 Ausgang

Die 1500 V DC Combiner Box 12 In 1 Out, geliefert von China Der Hersteller Zhejiang Soutya New Energy LLC ist ein 1500-V-DC-PV-Kombinator untergebracht in einem IP66-zertifizierten Gehäuse aus Aluminiumlegierung für hohe Haltbarkeit und zuverlässiger Outdoor-Service.

Im Inneren befinden sich 12 DC-Sicherungshalter, 1 Haupt-DC-MCCB und 2 DC-Überspannungsschutz Geräte, 1 Strommesseinheit, 1 Plus-/Minus-Sammelschienensystem und Ausgangsklemmen, die integrierte Überstrom-, Isolations- und Überspannungsschutzfunktionen bieten. Erdung und optionaler Auslaufschutz für großflächige Photovoltaik Pflanzen.

Technischer Parameter

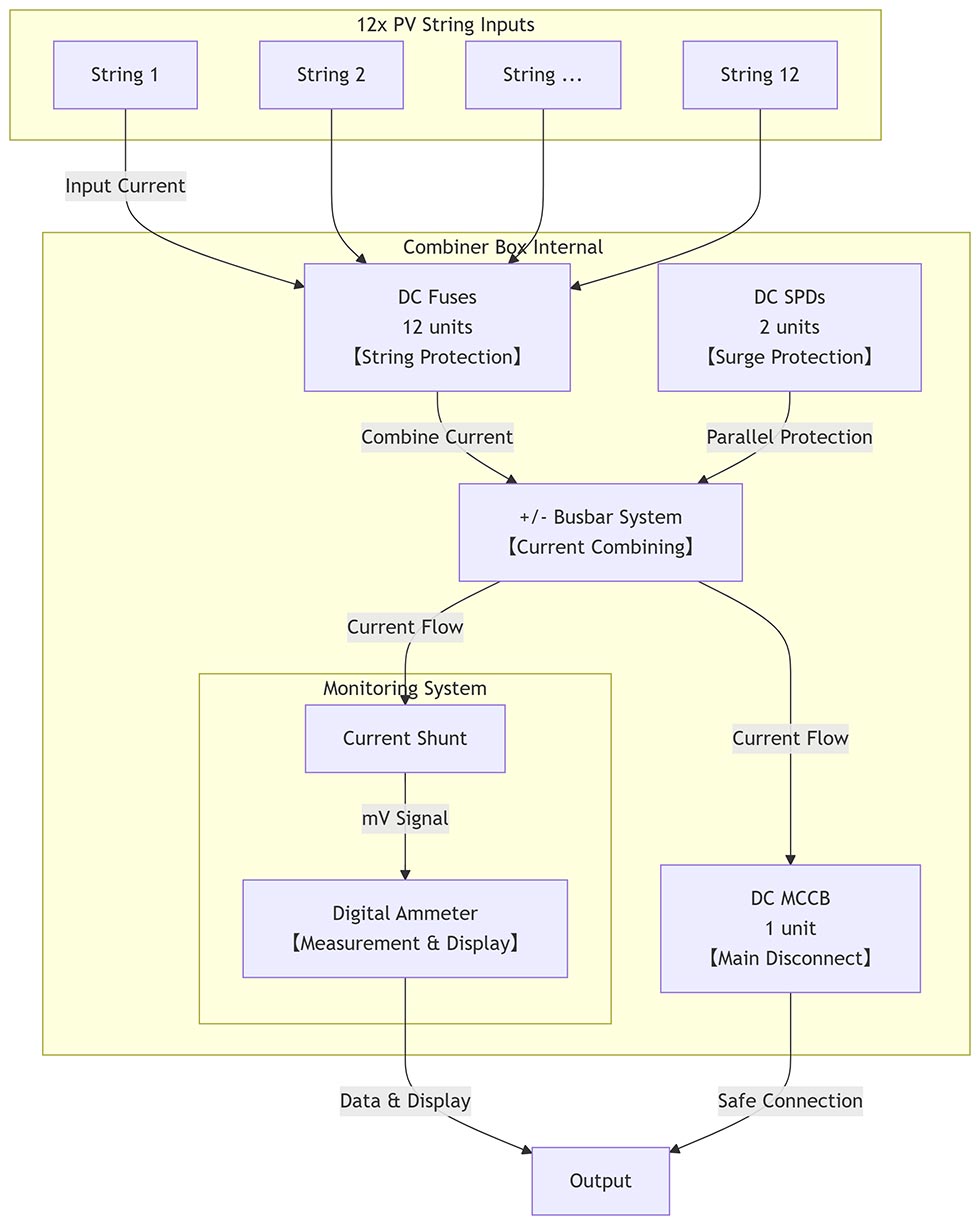

Schaltplan

Anwendungsszenarien

1. Freiflächen-PV-Anlagen im Versorgungsmaßstab

Zwischen Strings und Zentralwechselrichtern eingesetzt, konsolidiert die Box bis zu 12 Eingangsstränge, reduziert Kabel-Homeruns und liefert abgesicherte, Überspannungsgeschützter und MCCB-isolierter Gleichstromausgang zum Wechselrichterraum.

2.Große kommerzielle und industrielle Dachsysteme

Auf breiten Fabrikdächern fasst das Gerät mehrere Strangläufe zu einem zusammen Kabelbaum, minimiert Dachdurchdringungen und sorgt für lokale Isolierung Wartung, ohne das gesamte Array herunterzufahren.

3.1500 V DC Agrar-/Fisch-PV-Anlagen

IP66-Aluminiumgehäuse und Überspannungsschutz schützen vor Feuchtigkeit, Staub usw feldgenerierte Transienten, während der rücksetzbare MCCB eine sichere Sperre ermöglicht bei landwirtschaftlichen Arbeiten oder Reinigungszyklen.

4. Wüsten- und Hochstrahlungs-Solarparks

Das Gehäuse ist für –40 °C bis +60 °C ausgelegt und beständig gegen Sand und UV-Strahlung. die Die Strommesseinheit leitet Daten an SCADA für Echtzeit-Strangebene weiter Fehlerort in ausgedehnten Wüstengebieten.

5. Vorgefertigte Skid- oder Tracker-Gleichstromnaben

Das kompakte 12-zu-1-Design wird direkt auf Trackerpfeilern oder -kufen verschraubt. Reduzierung der Stücklisten- und Arbeitskosten bei gleichzeitiger Einhaltung der neuesten IEC 60269-6 und IEC 61439-2-Anforderungen für 1500-V-DC-PV-Baugruppen.
