Miniatur-Leistungsschalter mit automatischer Wiedereinschaltung

Der Miniatur-Leistungsschalter mit automatischer Wiedereinschaltung wird von einem in China ansässigen Unternehmen geliefert Hersteller Zhejiang Soutya New Energy LLC. Es verfügt über eine Miniaturschaltung Leistungsschalter als Hauptschalter, ausgestattet mit einem ultrakleinen intelligenten elektrischer Antrieb mit Mikroprozessor. Es verfügt über Funktionen für Überspannung, Unterspannungs-, Spannungsausfall- und Zeitverzögerungsmaßnahmen mit Automatik Wiedereinschalten nach Spannungswiederkehr. Es entspricht den technischen Spezifikationen für verteilte, netzgekoppelte Photovoltaik-Leistungsschalter: GB/T 10963.1, IEC/EN 60898-1 und Q/GDW 1972.

Merkmal

Kurzschlussschutz
Über-/Unter-/Spannungsverlustschutz
nach Spannungswiederkehr
10 kA Nennausschaltvermögen
Automatische Schließzeit: 7s-10s

Technischer Parameter

Betriebsumgebung

Höhe: ≤2000 m;
Installationskategorie:Ⅱ、Ⅲ;
Installationsmethode: Eingebettete vertikale DIN-Schienenmontage
Verschmutzungsgrad:2.

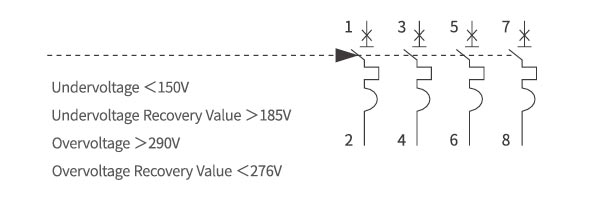

Schaltplan

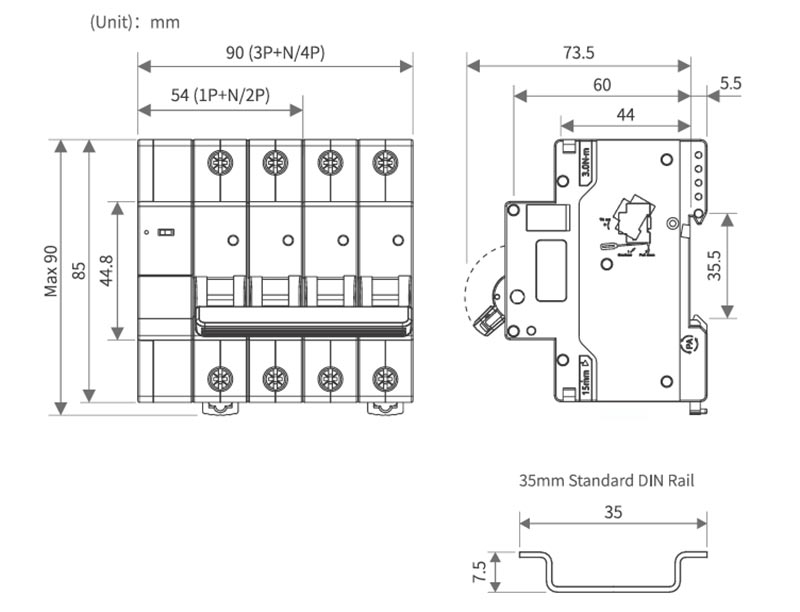

Aussehen und Einbaumaße

Anwendungsszenarien

1. String-PV-Systeme auf Dächern und C&I

400 V/230 V, einphasiges oder dreiphasiges Wohn- und Gewerbedach Arrays; Wird in der AC-Anschlussdose montiert, die zwischen dem String sitzt Wechselrichter und Stromzähler für Überlast-, Kurzschluss- und Automatikfunktionen Wiedereinschalten nach Netzspannungswiederkehr.

2. Netzgekoppelter AC-Ausgang des Wechselrichters

Von Wechselrichter-OEMs werkseitig als Standard-Wechselstromschutz für 5–15 kW eingebaut einphasige oder dreiphasige Modelle mit 10–30 kW; 10-kA-Abschaltkapazitätsabdeckungen der hohe voraussichtliche Fehlerstrom am Verteiler.

3. Dezentrale Energiemessplatinen

Wird als Haupttrenn-/MCB-Gerät innerhalb der „PV-Zählerbox“ verwendet, die von gefordert wird Standards des Energieversorgers State-Grid / China Southern Power; Unterspannungsauslösung <150 V und Überspannungsauslöser >290 V garantieren eine automatische Abschaltung wenn das Gitter außerhalb des Anti-Islanding-Fensters driftet.

4. Carport- und Agri-PV-Stränge

Outdoor-Combiner-Säulen, bei denen ein manuelles Zurücksetzen unpraktisch ist; 20.000 Zyklen Die mechanische Lebensdauer und die Nenntemperatur von –25 °C bis +60 °C ermöglichen einen wartungsfreien, saisonalen Betrieb Betrieb.

5. Kleine batteriebasierte Speichersysteme

AC-gekoppelte Li-Ionen- oder LiFePO₄-Nachrüstungen; Der Leistungsschalter am Batterie-Wechselrichter öffnet Überstrom und schaltet sich wieder ein, sobald das BMS die normale Spannung signalisiert, wodurch beseitigt wird Kundenbesuche.

6. Straßenbeleuchtung und Ladestationen für Elektrofahrzeuge

Versorgt den 32-A-/40-A-Beleuchtungszweig oder das Level-2-Ladegerät aus derselben PV Schaltung; Kompaktes 1P+N oder 3P+N mit 54 mm/90 mm Stellfläche spart wertvolles Gehäuse Raum.

7. Verteilung von Farm- und Telekommunikationsunterkünften

Bietet Unterspannungsschutz für motorbetriebene Pumpen oder Telekommunikation Gleichrichter, die abgeschaltet werden müssen, wenn das schwache ländliche Netz zusammenbricht startet automatisch neu, wenn die Leitung wieder >185 V erreicht.

8. Tragbare PV-Skid- und Mieteinheiten

Schnell einzurichtende Mietgeneratoren für Festivals oder Baustellen; Die Plug-and-Play-Wiedereinschaltung vermeidet manuelle Eingriffe bei jedem Netz- oder Netzausfall Stromaggregat-Schluckauf.
