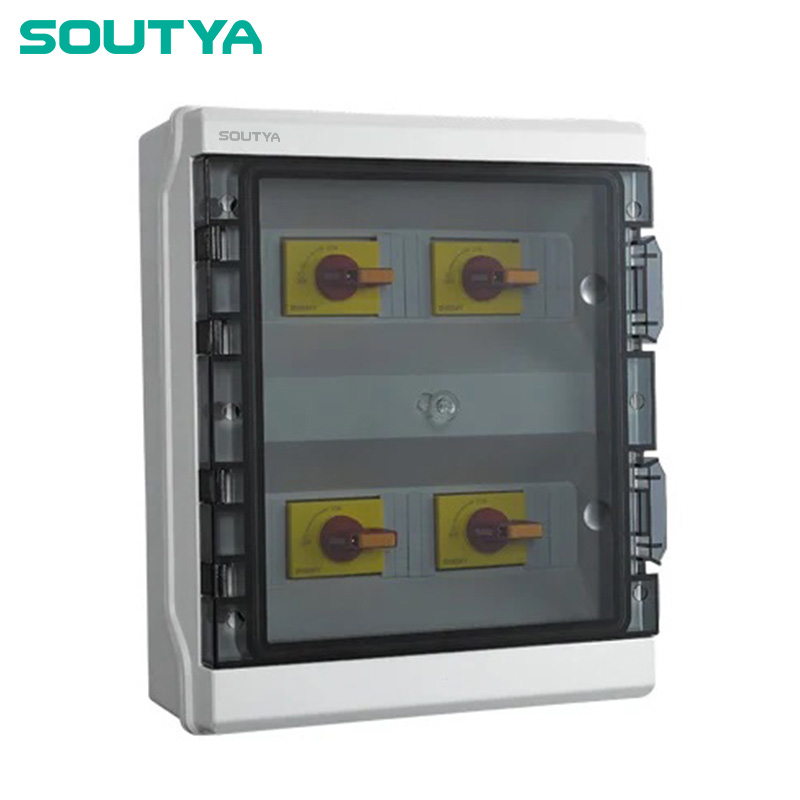

DC-Trennbox, IP65-Gehäuse, drei Stränge mit Sicherung

Die DC-Isolatorbox IP65-Gehäuse, drei Stränge mit Sicherung, geliefert vom chinesischen Hersteller Zhejiang Soutya New Energy LLC, ist ein 1000 V DC-Photovoltaik-Isolations- und Schutzeinheit, eingebaut in einen UV-stabilisierten Polycarbonatgehäuse mit Schutzart IP65 für den dauerhaften Einsatz im Freien. Im Inneren des Gehäuses befinden sich drei käfigartige DC-Trennschalter positive sichtbare Bruchisolierung für sichere Wartung, während sechs integrierte 15 Eine zylindrische Sicherung (zwei pro String) sorgt für eine präzise String-Ebene Überstromschutz. Werkseitig verdrahtete Plus-, Minus- und PE-Sammelschienen Aufrechterhaltung einer unterbrechungsfreien Erdungskontinuität im gesamten Dreistrang-Array. Die Box ist für PV-Teilfelder bis zu 3 × 15 A konzipiert und liefert eine manuelle Stromversorgung Trennung, Potenzialausgleich und Einzelstrangabsicherung in einem Kompaktgerät Montage.

Technischer Parameter

Anwendungsszenarien

1. Gewerbliche Flachdachanlagen ≥ 20 kW, bei denen vor dem MPPT-Aggregator eine Sicherung auf String-Ebene und eine Isolierung mit sichtbarer Unterbrechung vorgeschrieben sind.

2. Installationen in landwirtschaftlichen Gewächshäusern, die IP65-versiegelte Boxen erfordern, um konstanter Luftfeuchtigkeit, Bewässerungsnebel und 24-stündiger UV-Einstrahlung standzuhalten und gleichzeitig jede Schnur zu schützen.

3. Mittelgroße Freilandanlagen (bis zu 30-kW-Blöcke), die eine lokale Wartungsabschaltung und einen einzelnen String-Überstromschutz in einem einzigen Gehäuse benötigen.

4. Carport- oder Vordach-PV-Vordächer, bei denen dreisträngige Unterfelder Zentralwechselrichter versorgen und Schnellabschaltregeln eine abschließbare, wetterfeste Isolator-/Sicherungskombination in Reichweite erfordern.

5. Nachrüstungsprojekte auf in die Jahre gekommenen Dächern, bei denen neue Leitungen hinzugefügt werden; Die Box bietet eine konforme Sicherung für die zusätzliche Kapazität und einen sicheren Isolationspunkt, ohne dass der vorhandene Gleichstromkombinator neu verkabelt werden muss.
