Externer DC-Trennschalter

Der externe DC-Trennschalter SYDSE-32, geliefert von einem in China ansässigen Hersteller Zhejiang Soutya New Energy LLC ist ein nicht polarisiertes Unternehmen mit 300–1500 V Gleichstrom und 32 A Drehschalter mit 8 mm Kontaktabstand und Doppelunterbrechung Kontakte für eine schnelle Lichtbogenlöschung. Sie sind für zuverlässige manuelle Bedienung ausgelegt Isolierung in PV-Sammelkästen, Batteriesträngen und Energiespeichersystemen.

Merkmal

Unpolarität
IP66-Schutz
Kurzer Bogen
Flammhemmendes Material
Drehkontakt mit selbstreinigendem Design

Anwendungsszenarien

1.PV-String-Sammelboxen

Der Isolator wird zwischen eingehenden Strings und dem DC-Bus montiert und liefert Installateuren eine sichtbare, abschließbare Sollbruchstelle für eine sichere Saitenwartung bzw schnelle Abschaltung bei Fehlerbedingungen.

2. Batterie-Energiespeicher-Racks

Es wird auf den positiven und negativen Zweigen jedes Clusters platziert und ermöglicht es Technikern einzelne Batterie-Racks zu isolieren, ohne die gesamte Bank abzuschalten, Unterstützung von Hot-Swap-Wartungs- und Brandschutzprotokollen.

3.Containerisierte ESS-Skids

Wird als manueller DC-Trennschalter an der Außenwand des Skids verwendet, IP66 Das Gehäuse widersteht Spritzwasser und Staub, während der 8-mm-Kontaktabstand die Anforderungen erfüllt 1500-V-Isolationsanforderung für NEC 690.35 und IEC 60364-5-53.

4.EV-Schnellladeschränke

Das unpolarisierte, bidirektionale Design unterbricht sicher die 800–1000 V DC Verbindung zwischen Lademodul und Akkupack, ermöglicht Not-Aus oder Modulaustausch ohne Lichtbogenschäden.

5. Gewerbliche Wechselrichter auf dem Dach

Direkt unter dem Wechselrichter montiert, ist der Drehgriff arretierbar die AUS-Position für Sperre/Kennzeichnung beim Austausch des Wechselrichters oder Wartung von Lichtbogenfehlern, wodurch der Aufstieg zum Dachrandkombinator entfällt Box.

Technischer Parameter

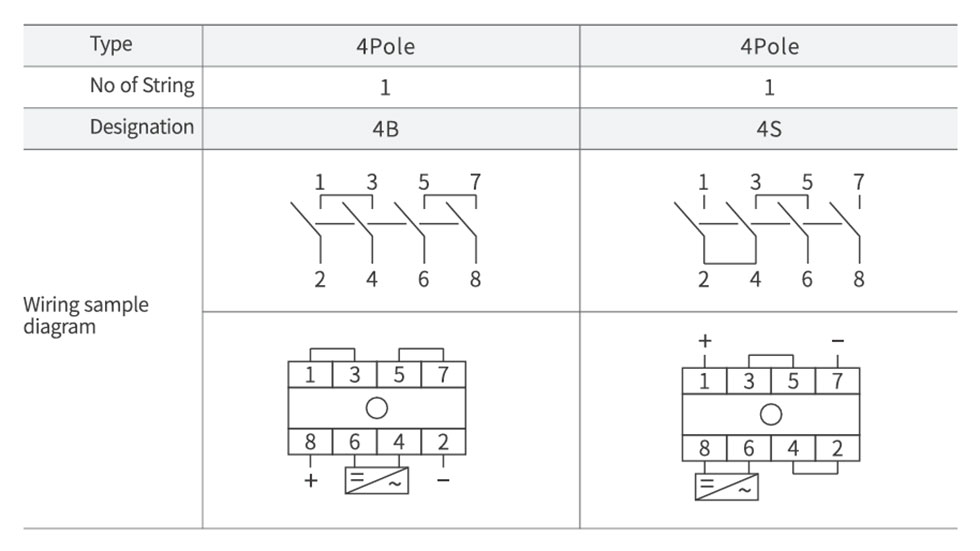

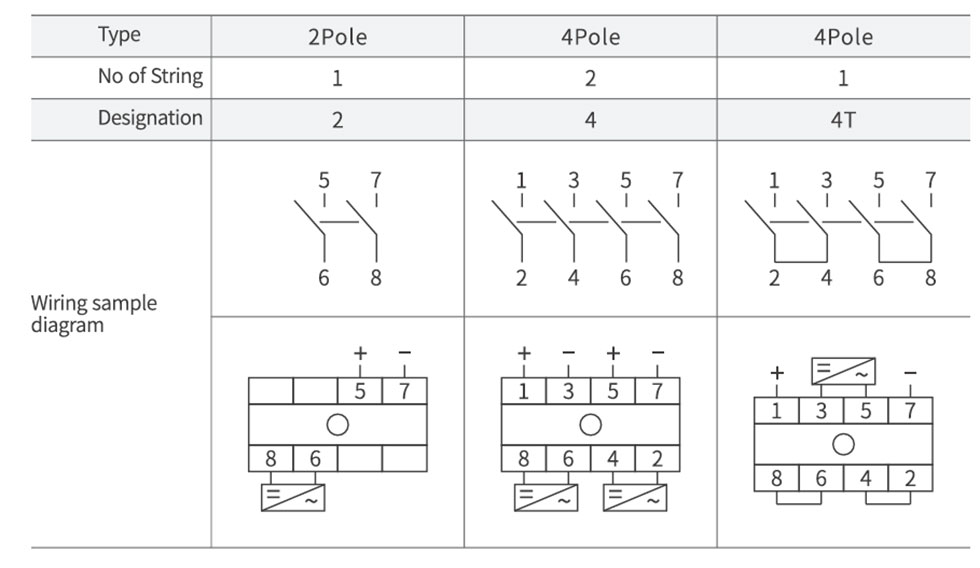

Verdrahtungsparameter

Schaltplan

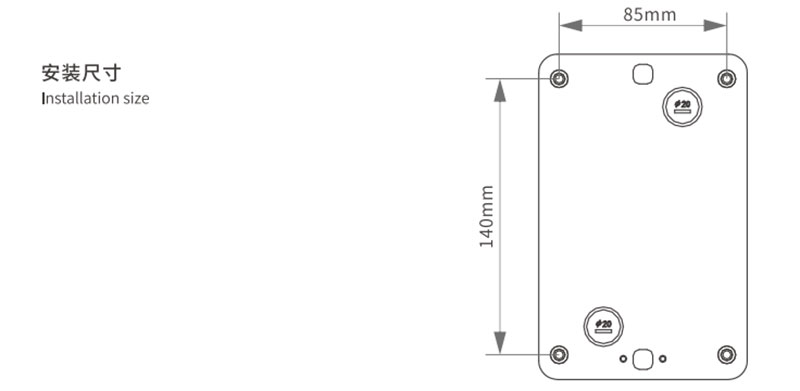

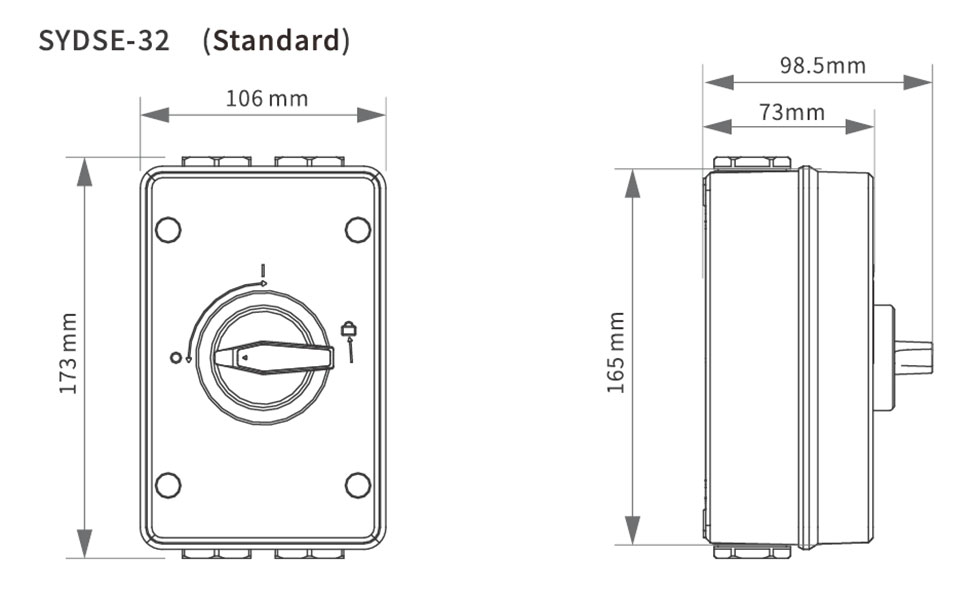

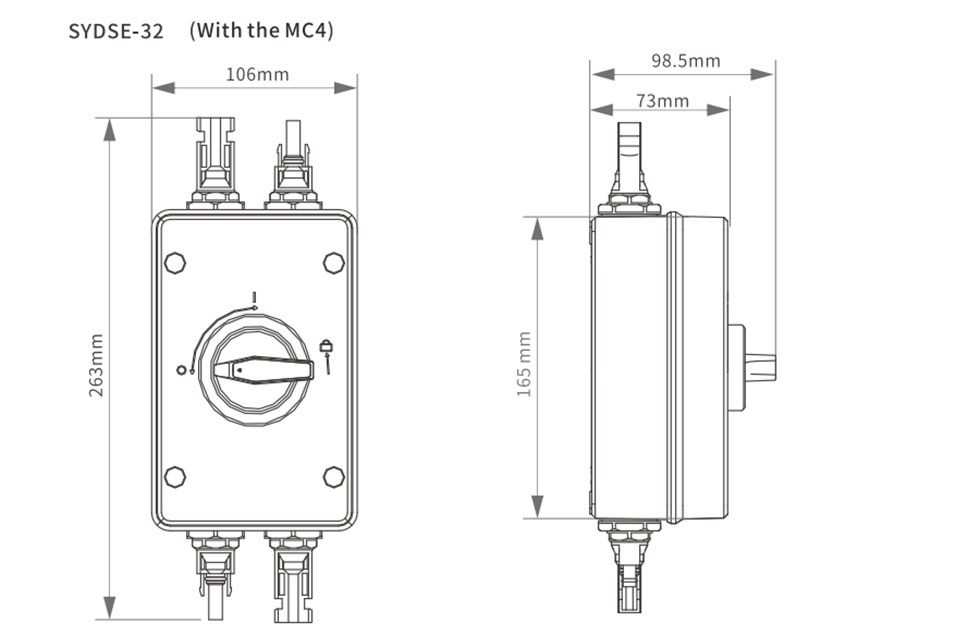

Aussehen und Einbaumaße
