Warum ist der 200-4000-A-Messerschalter eine entscheidende Wahl für die Hochstrom-Leistungsisolierung?

Abstrakt:Eine zuverlässige Isolierung ist in der industriellen Verteilung, Energiespeicherung, Photovoltaikanlagen, Generatoranlagen und anderen Hochstrom-Elektroanwendungen unerlässlich. Der200–4000 A MesserschalterausSoutyawurde entwickelt, um zuverlässiges Schalten und sichtbare Unterbrechungstrennung für Niederspannungsnetze zu ermöglichen. Mit robuster Konstruktion, Klingenkonfigurationen für unterschiedliche Nennströme, verzinnten leitfähigen Komponenten und der Einhaltung von GB/T 14048.3 und IEC/EN 60947-3 kann dieser Messerschaltertyp anspruchsvolle Anforderungen an die elektrische Isolierung erfüllen und gleichzeitig die Wartung vereinfachen und die Betriebssicherheit verbessern.

Inhaltsverzeichnis

• Was ist ein 200-4000A-Messerschalter?
• Warum ist eine Hochstromisolierung wichtig?
• Was sind die Hauptmerkmale des 200-4000A-Messerschalters?
• Was sind die wichtigsten Spezifikationen und Konfigurationen?
• Wo kann ein 200–4000 A Messerschalter verwendet werden?
• Wie sollten Sie den richtigen Messerschalter auswählen?
• Wie können Sie die Installations- und Wartungszuverlässigkeit verbessern?
• Häufig gestellte Fragen
• Abschluss

Was ist ein 200-4000A-Messerschalter?

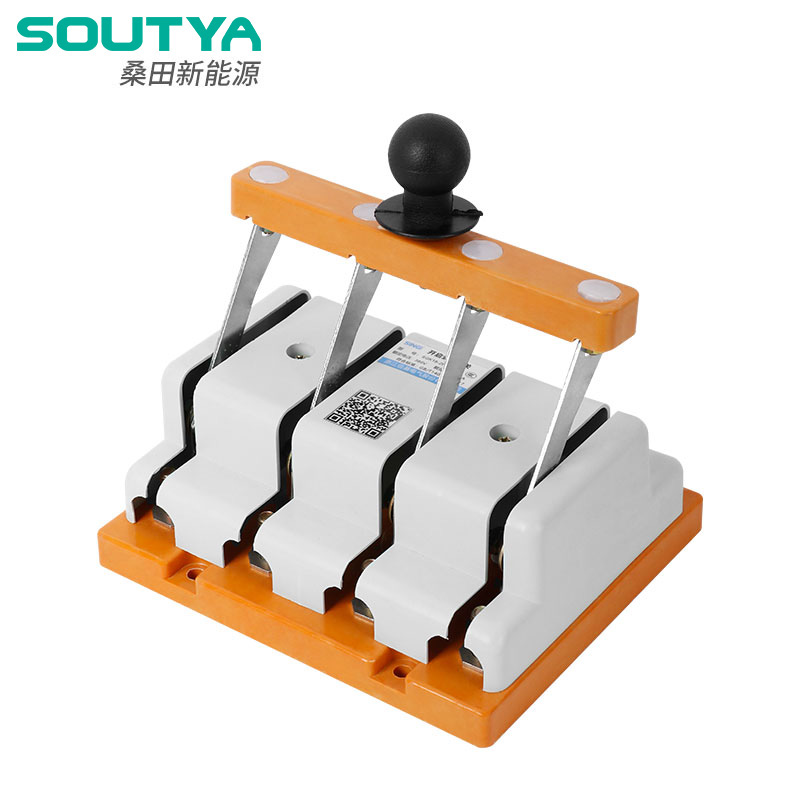

A 200–4000 A Messerschalterist ein Hochstrom-Schalt- und Trenngerät für Niederspannungs-Stromverteilungssysteme. Im Gegensatz zu einem herkömmlichen Steuerschalter, der hauptsächlich für häufige Betätigung konzipiert ist, sorgt ein Messerschalter beim Öffnen für eine klare physische Trennung zwischen leitenden Komponenten. Diese sichtbare Isolierung kann besonders bei elektrischen Inspektions-, Wartungs- und Sperr-/Kennzeichnungsverfahren von Nutzen sein.

Die von Soutya gelieferte SYK18-Serie deckt Hochstromanwendungen ab und ist für den Einsatz in Verteilerkästen, Schalttafeln, Haupttrennstellen, Energiespeichersystemen, Photovoltaikanlagen, Sammelschienenabschnitten und Generatorinstallationen konzipiert. Die veröffentlichten Spezifikationen des Herstellers identifizieren GB/T 14048.3 und IEC/EN 60947-3 als anwendbare Standards.

Für Beschaffungsteams liegt der entscheidende Wert dieses Produkts nicht nur in seiner hohen Stromstärke. Der Schalter kombiniert Stromtragfähigkeit mit einer unkomplizierten mechanischen Struktur und sichtbarer Unterbrechungsisolierung und eignet sich daher für Anwendungen, bei denen das Wartungspersonal einen klar identifizierbaren Isolationspunkt benötigt.

Warum ist eine Hochstromisolierung wichtig?

Mit zunehmender Größe elektrischer Anlagen werden auch die Folgen eines falschen Isolationsverfahrens gravierender. Industrieanlagen, Batteriespeichersysteme, PV-Anlagen und Generatorsysteme können erhebliche Betriebsströme verursachen. Ein richtig ausgewähltes Isolationsgerät hilft dabei, vor Beginn der Wartungsarbeiten eine kontrollierte Trennstelle einzurichten.

Ein Hochstrom-Messerschalter kann mehrere praktische Vorteile bieten:

• Klare Isolation:Die physische Klingenposition sorgt für einen leicht erkennbaren geöffneten Zustand.
• Wartungsunterstützung:Ein dedizierter Trennpunkt kann geplante Wartungsarbeiten vereinfachen.
• Hochstromkompatibilität:Die Modelle können entsprechend den aktuellen Anforderungen der Installation ausgewählt werden.
• Mechanische Einfachheit:Der grundlegende Betriebsmechanismus kann die Abhängigkeit von komplexen elektronischen Steuerungssystemen verringern.
• Systemintegration:Messerschalter können in Verteilerschränke, Sammelschienensysteme, ESS-Geräte und Generatoranwendungen integriert werden.

Soutya beschreibt beispielsweise Anwendungen in 0,4-kV-Energiespeicherschränken, bei denen der Schalter nach dem Hauptschalter installiert werden kann, um nach dem Abschalten des PCS eine sichtbare Isolationslücke zu schaffen.

Was sind die Hauptmerkmale des 200-4000A-Messerschalters?

Die Leistung eines Hochstrom-Messerschalters hängt nicht nur von seiner Nennstromstärke ab. Kontaktstruktur, Druck, leitfähige Materialien, mechanische Konfiguration und Installationsbedingungen beeinflussen alle die langfristige Zuverlässigkeit.

1. Verschiedene Blade-Konfigurationen

Den Produktinformationen von Soutya zufolge verwenden die 200A- und 400A-Versionen Einzelklingen, während die 600A-, 1000A- und 1500A-Versionen Doppelklingen verwenden. Durch diese Konfiguration kann die leitfähige Struktur an unterschiedliche Stromstärken und mechanische Anforderungen angepasst werden.

2. Erhöhter Kontaktdruck

Auf beiden Seiten der Klingen sind Blattfedern angebracht, um den Anpressdruck aufrechtzuerhalten. Ein stabiler Kontaktdruck ist wichtig, da ein schlechter Kontakt den Widerstand erhöhen, Wärme erzeugen und die elektrische Zuverlässigkeit verringern kann.

3. Verzinnte leitfähige Komponenten

Die Messer, Anschlussplatten und Kontakte sind verzinnt. Diese Oberflächenbehandlung soll den Oberflächenschutz und die Kontaktleistung von Drahtverbindungen verbessern, was besonders in anspruchsvollen elektrischen Umgebungen relevant ist.

4. Visible-Break-Isolierung

Einer der praktischsten Vorteile eines Messerschalters ist die Möglichkeit, visuell zu bestätigen, dass der Leiterpfad getrennt wurde. Diese Funktion ist besonders nützlich, wenn das Wartungspersonal einen offensichtlichen physischen Hinweis auf die Isolierung benötigt.

5. Hochstrom-Designflexibilität

Bei größeren Installationen können die Nennströme mehrere tausend Ampere betragen. Dies macht die Produktkategorie für Sammelschienensysteme mit hoher Kapazität, große Energiespeicheranlagen, Versorgungsinfrastruktur und Generatoranwendungen relevant.

Was sind die wichtigsten Spezifikationen und Konfigurationen?

Bei der Bewertung von a200–4000 A MesserschalterKäufer sollten die elektrische Leistung, die Anordnung der Rotorblätter, die beabsichtigte Anwendung, die Installationsposition und die geltenden Normen vergleichen, anstatt ein Modell ausschließlich auf der Grundlage der maximalen Stromanzahl auszuwählen.

Da die veröffentlichte Produktseite nicht alle detaillierten elektrischen Parameter für alle Nennwerte bis 4000 A bereitstellt, sollten Käufer das genaue technische Datenblatt für den erforderlichen Strom, die Spannung, die Polanordnung, die Installationsmethode und die Anwendung anfordern, bevor sie einen Produktionsauftrag erteilen.

Wo kann ein 200–4000 A Messerschalter verwendet werden?

Aufgrund des breiten Strombereichs eignet sich dieser Schaltertyp für zahlreiche elektrische Hochstromanwendungen. Soutya identifiziert konkret mehrere repräsentative Szenarien.

Industrielle Energiespeichersysteme

In industriellen ESS-Schränken kann der Messerschalter als sichtbare Trennstelle nach dem Hauptschalter dienen. Dies ermöglicht es Technikern, bei der Wartung eine eindeutig erkennbare Trennstelle festzulegen.

Isolierung des Niederspannungs-Busabschnitts

Hochstromversionen wie 2000 A, 2500 A und 3150 A können für Bus-Tie-Isolierungsanwendungen verwendet werden. Soutya beschreibt diese Konfigurationen als geeignet für Niederspannungs-Sammelschienenanwendungen, bei denen mechanische Isolierung wichtig ist.

Anwendungen für PV-Sammelboxen

Zur DC-Trennung in Photovoltaikanlagen können kundenspezifische Konfigurationen eingesetzt werden. Beim Einsatz in einer PV-Umgebung muss der Schalter jedoch speziell für die Systemspannung, die DC-Schaltanforderungen, die Lichtbogeneigenschaften und die geltenden Normen ausgewählt werden.

Generator- und Versorgungsisolierung

Messerschalter können in Generatoranwendungen auch vor automatischen Umschaltgeräten positioniert werden. Ein physischer Trennpunkt kann dazu beitragen, eine unbeabsichtigte Rückspeisung während Wartungsarbeiten zu verhindern. Als Anwendungsbeispiel nennt Soutya eine 3150A-Konfiguration für Generatorsysteme.

Wie sollten Sie den richtigen Messerschalter auswählen?

Für Entwicklungs- und Einkaufsteams erfordert die Auswahl des richtigen Modells eine Bewertung auf Systemebene. Berücksichtigen Sie die folgenden Faktoren:

1. Nennstrom:Bestimmen Sie den Dauerbetriebsstrom und den erforderlichen Auslegungsspielraum.
2. AC- oder DC-Anwendung:Bestätigen Sie, ob die ausgewählte Konfiguration speziell für die vorgesehene Stromart und Spannung geeignet ist.
3. Nennspannung:Überprüfen Sie die Kompatibilität mit der tatsächlichen Systemspannung.
4. Anforderungen an die Kurzschlussfestigkeit:Bewerten Sie den voraussichtlichen Fehlerstrom und die erforderliche Widerstandsdauer.
5. Blade-Konfiguration:Bestätigen Sie, ob eine Einzel- oder Doppelklingenanordnung geeignet ist.
6. Einbaumaße:Überprüfen Sie den Platz im Schrank, die Anordnung der Sammelschienen, die Klemmen und den Betriebszugang.
7. Betriebsweise:Berücksichtigen Sie die Position des Griffs, die Bedienung an der Vorderseite, die Verriegelung und die Anforderungen an die Verriegelung/Kennzeichnung.
8. Standards und Zertifizierung:Bestätigen Sie die Einhaltung der vom Zielmarkt und Projekt geforderten Standards.

Es ist auch wichtig, einen Messerschalter von einem Leistungsschalter zu unterscheiden. Ein Messerschalter wird in erster Linie für Schalt- und Trennfunktionen ausgewählt und sollte nicht automatisch als Ersatz für Überstrom- oder Kurzschlussschutz betrachtet werden. Systementwickler sollten es mit den entsprechenden vor- und nachgeschalteten Schutzeinrichtungen abstimmen.

Wie können Sie die Installations- und Wartungszuverlässigkeit verbessern?

Selbst ein robuster Messerschalter kann seine Leistung verschlechtern, wenn er falsch installiert oder unzureichend gewartet wird. Elektrotechniker und Wartungsteams sollten die Installationsanweisungen des Herstellers und die geltenden elektrischen Sicherheitsvorschriften befolgen.

• Stellen Sie sicher, dass die Switch-Nennleistung den tatsächlichen Systemanforderungen entspricht.
• Stellen Sie sicher, dass alle Verbindungen gemäß den Herstelleranforderungen ordnungsgemäß festgezogen sind.
• Überprüfen Sie die Kontaktflächen regelmäßig auf Verschmutzung, Oxidation, Überhitzung oder ungewöhnlichen Verschleiß.
• Überprüfen Sie, ob sich der Betätigungsmechanismus reibungslos und ohne übermäßigen Widerstand bewegt.
• Halten Sie ausreichend Abstand ein und verhindern Sie versehentlichen Kontakt mit unter Spannung stehenden Bauteilen.
• Verwenden Sie während der Wartung geeignete Sperr-/Tagout-Verfahren.
• Betreiben Sie einen Schalter niemals außerhalb seiner angegebenen elektrischen Nennleistung oder Einsatzbedingungen.

Bei kritischen Installationen sollte eine regelmäßige Inspektion in das vorbeugende Wartungsprogramm des Standorts integriert werden. Jeder ungewöhnliche Temperaturanstieg, jede Verfärbung, beschädigte Isolierung, lockere Verbindung oder mechanische Verformung sollte von qualifiziertem Personal untersucht werden.

Häufig gestellte Fragen

Welche aktuellen Nennwerte sind für den 200-4000A-Messerschalter verfügbar?

Die Produktserie deckt einen breiten Bereich von 200–4000 A ab. Auf der veröffentlichten Seite werden insbesondere Single-Blade-Konfigurationen für 200 A und 400 A sowie Dual-Blade-Konfigurationen für 600 A, 1000 A und 1500 A identifiziert. Für höhere Stromanforderungen sollten Käufer das genaue Modell und die Konfiguration mit dem Hersteller abklären.

Welchen Standards folgt der Messerschalter SYK18?

Soutya gibt an, dass die SYK18-Serie gemäß GB/T 14048.3 und IEC/EN 60947-3 entwickelt wurde. Projektspezifische Zertifizierungs- und Compliance-Anforderungen sollten dennoch vor der Beschaffung bestätigt werden.

Kann ein Messerschalter einen Leistungsschalter ersetzen?

Im Allgemeinen nicht. Ein Messerschalter ist hauptsächlich zum Schalten und Trennen gedacht. Leistungsschalter bieten Schutzfunktionen wie die Unterbrechung von Überlast- und Kurzschlusszuständen. Die beiden Geräte können als Teil eines koordinierten elektrischen Schutzsystems zusammenarbeiten.

Wo wird üblicherweise ein Hochstrom-Messerschalter installiert?

Zu den typischen Anwendungen gehören industrielle ESS-Schränke, Niederspannungs-Sammelschienenabschnitte, elektrische PV-Geräte, Verteilerkästen, Schalttafeln, Generatorsysteme und Haupttrennstellen.

Was sollte ich vor dem Kauf eines 200-4000A-Messerschalters bestätigen?

Bestätigen Sie den Nennstrom, die Betriebsspannung, die AC/DC-Anwendung, die Polanordnung, die Anforderungen an die Kurzschlussfestigkeit, die Installationsabmessungen, die Anschlussmethode, den Betätigungsmechanismus, die Standards und alle projektspezifischen Zertifizierungsanforderungen.

Abschluss

Der200–4000 A Messerschalterist eine praktische Lösung für Hochstromschaltungen und sichtbare elektrische Isolierung, bei denen es auf einen zuverlässigen mechanischen Betrieb und eine klare Wartungstrennung ankommt. Die SYK18-Serie von Soutya kombiniert mehrere Stromkonfigurationen, Blattfeder-Kontaktdruck, verzinnte leitfähige Komponenten und Anwendungen, die industrielle ESS, PV-Systeme, Niederspannungs-Sammelschienenabschnitte und Generatorinstallationen umfassen. Für Ingenieure und Beschaffungsfachleute sollte die Auswahl des richtigen Modells immer mit den tatsächlichen elektrischen Parametern und Sicherheitsanforderungen des Projekts beginnen.

Wenn Sie eine zuverlässige Hochstrom-Isolationslösung für ein Industrie-, Gewerbe-, PV-, ESS- oder Generatorprojekt suchen,Kontaktieren Sie unsum Ihren erforderlichen Nennstrom, Ihre Spannung, Ihre Konfiguration, Ihre Anwendungsbedingungen und Ihre technischen Spezifikationen zu besprechen. Soutya kann Ihnen bei der Bewertung der geeigneten Messerschalterlösung für Ihr elektrisches System helfen und professionelle Unterstützung bei Ihren Beschaffungsanforderungen bieten.
