1000-V-DC-Überspannungsschutzgerät

Das 1000-V-DC-Überspannungsschutzgerät SYS5-40P, geliefert von einem in China ansässigen Unternehmen Hersteller Zhejiang Soutya New Energy LLC, ist ein 500–1000 V DC, T2-Klasse SPD mit 40 kA maximalem Entladestrom und ≤3,9 kV Spannungsschutz zur Begrenzung von Blitz- und Schaltüberspannungen in Wohngebieten PV-Stränge auf Dächern, kleine C&I-Solaranlagen und häusliche Batteriespeicher Systeme.

Anwendungsszenarien

1.PV auf dem Dach von Wohngebäuden

Wird auf der DC-Seite von ein- oder dreiphasigen String-Wechselrichtern mit 5–20 kW montiert. es begrenzt induzierte Blitz- und Schalttransienten; der 3,9-kV-Schutz Die IP20-DIN-Schiene schützt die 600–800-V-Strangisolierung Gehäuse passt in einen Haushaltsverteiler.

2.Kleine C&I-Solaranlagen mit Metalldeck

Bei 20-60-kW-Systemen wird ein SPD pro zwei Strings im String installiert Combiner-Box. Fernsignalkontakte sind parallel geschaltet und verdrahtet RS-485-Port des Wechselrichters und sendet „SPD-Ausfall“-Alarme an das Mobiltelefon des Besitzers App und Schneiden von Vor-Ort-Inspektionen.

3.Hybrid-PV-Batterie-Einheiten für Privathaushalte

Zwischen dem 48-V-/51,2-V-Batteriestapel und dem 600-V-DC-Bus eines All-in-One-Geräts Wechselrichter verhindert das SPD Schaltstöße, die durch die Gleichstrom-Gleichstrom-Batterie der Batterie erzeugt werden Phasen von der Reflexion in PV-Module.

4.Gemeinsame DC-Ladegeräte ≤80 kW

Auf dem 750-V-DC-Bus, der die Leistungsmodule speist, unterdrückt das SPD die Lichtbogenbildung Überspannungen, die durch häufige Ein-/Aussteckzyklen verursacht werden, schützen das interne SiC MOSFETs und Hall-Sensoren.

5. Solar-Nachrüstungen für Telekommunikationstürme

Eine –48-V-Last nutzt dasselbe Erdungsnetz wie ein 800-V-PV-Bus. die SPD verhindert, dass sich Blitze entlang der Zuleitungskabel in den Stromschutzbunker ausbreiten, BBU und Transportausrüstung auf Sendung halten.

Technischer Parameter

Hinweis: SPD der Kategorie T2 wird hauptsächlich in den Haupteingangsschränken von Verteilungssystemen verwendet.

Zusatzgerät

Fehlerisolationsgerät

Der Überspannungsschutz ist mit einer Fehlerisolationsschutzvorrichtung ausgestattet. Wenn der Schutz aufgrund von Überhitzung ausfällt, kann dieses Gerät ihn automatisch vom Stromnetz trennen und gleichzeitig ein Anzeigesignal ausgeben. Wenn der Protektor normal funktioniert, wird das Anzeigefenster grün angezeigt. Nach der Fehlerisolierung wird das Fenster rot angezeigt.

Alarm-Fernsignalgerät

Der Protektor kann mit Fernsignalkontakten hergestellt werden. Dieses Gerät enthält einen Satz normalerweise offener und normalerweise geschlossener Kontakte. Wenn der Schutz normal funktioniert, ist der Öffnerkontakt aktiviert. Wenn ein oder mehrere Module des Schutzes ausfallen, schaltet der Kontakt von Öffner auf Schließer um und aktiviert den Schließerkontakt, um ein Fehlersignal auszusenden.

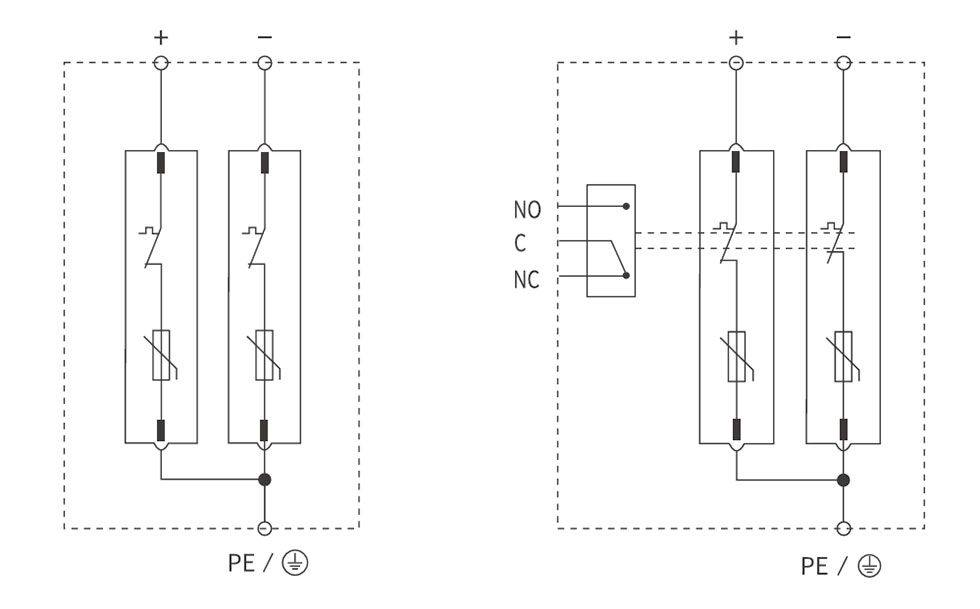

Schaltplan

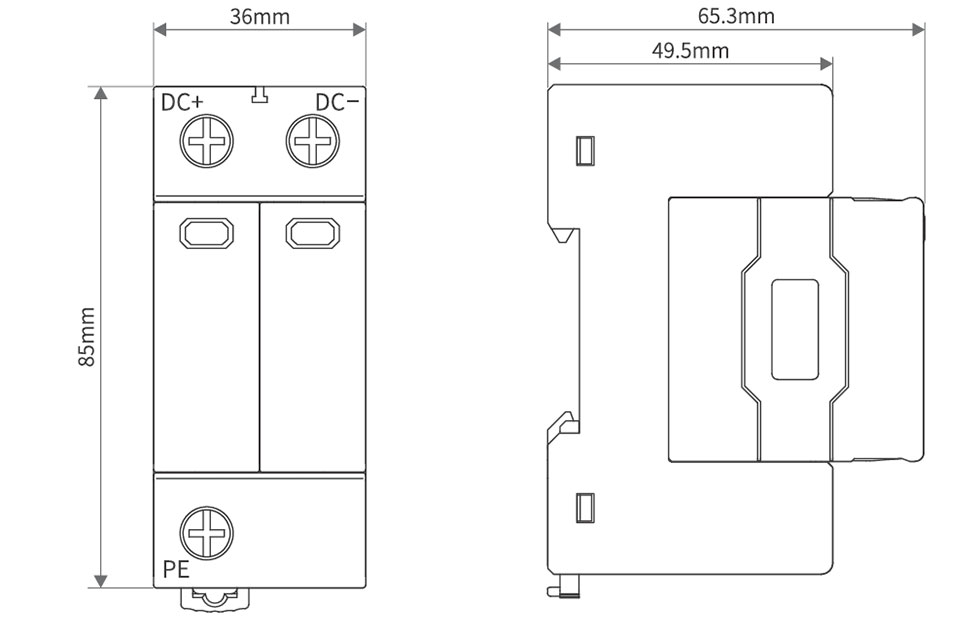

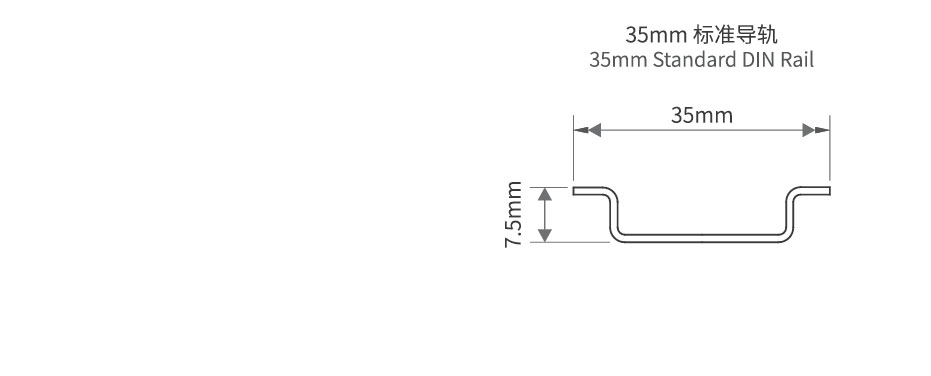

Aussehen und Einbaumaße
