1500 V DC-Überspannungsschutzgerät

Das Überspannungsschutzgerät SYS5-40P 1500 V DC, geliefert von einem in China ansässigen Unternehmen Hersteller Zhejiang Soutya New Energy LLC, ist ein 500–1500 V DC, T2-Klasse SPD mit 40 kA maximalem Entladestrom und ≤5,2 kV Spannungsschutz Niveau, ausgestattet mit einer ausfallsicheren thermischen Trennung und Umschaltfernbedienung Meldekontakt für die SCADA-Integration, ausgelegt für Überspannungsfestigkeit PV-Anlagen im Versorgungsmaßstab, BESS in Containern und leistungsstarkes Laden von Elektrofahrzeugen Infrastruktur.

Anwendungsszenarien

1. 1500-V-Solarparks im Versorgungsmaßstab

Im DC-Schrank der 3,3-MW-Wechselrichterstationen ein SPD pro MPPT-Eingang schützt vor direktem und indirektem Blitzeinschlag. Der 5,2-kV-Schutzpegel erfüllt die 6-kV-Isolationskoordination, während der Fernkontaktausgang speist das Anlagen-SCADA zur zentralen Überspannungsüberwachung.

2.Containerisiertes BESS (2–5 MWh)

Beim 1200–1500-V-Batterie-Cluster-Bus ist das SPD daneben auf einer Schiene montiert Sicherungen; Sein Thermotrenn-Trockenkontakt ist in das PCS eingeschleift Not-Aus-Kreis, der den Umrichter bei Ausfall des SPD sofort blockiert und Verhinderung der Lichtbogenausbreitung.

3.1500 V Ultraschnellladestationen ≥360 kW

Sowohl der 1500-V-Bus des Gleichrichterschranks als auch der 1000-V-Batteriewechselwagen Die Schaltung ist parallel zu SPDs geschaltet und begrenzt steile Spannungsspitzen von 2 kV/µs Hochleistungsschütze und die Absicherung von 1700-V-IGBT-Modulen.

4.Agro-PV-Trackersysteme in bergigem Gelände

Tracker-Motorzuleitungen (1000 V) laufen lange Zeit neben 1500-V-Strängen Entfernungen; Das im Tracker-Anschlusskasten installierte SPD verhindert Induktion Spannungsspitzen durch Einkopplung in die Strings und vermeidet PID und Combiner-Box Isolationsausfall.

5.Offshore-PV-Booster-Plattformen

Im oberen Sammelfeld 1500 V DC, vernickelte Kupferklemmen mit Anti-Salzsprühbeschichtung zum Einsatz. Das Fernsignal wird über umgewandelt Glasfaserverbindung zum Kontrollzentrum an Land, wodurch der Überspannungsstatus in Echtzeit angezeigt werden kann Überwachung 40 km vom Ufer entfernt.

Technischer Parameter

Hinweis: SPD der Kategorie T2 wird hauptsächlich in den Haupteingangsschränken von verwendet Vertriebssysteme.

Zusatzgerät

Fehlerisolationsgerät

Der Überspannungsschutz ist mit einer Fehlerisolationsschutzvorrichtung ausgestattet. Wenn der Schutz aufgrund von Überhitzung ausfällt, kann dies bei diesem Gerät der Fall sein Trennen Sie es automatisch vom Stromnetz und stellen Sie gleichzeitig eine Verbindung her Anzeigesignal. Wenn der Protektor normal funktioniert, leuchtet die Anzeige Fenster wird grün angezeigt; Nach der Fehlerisolierung wird das Fenster rot angezeigt.

Alarm-Fernsignalgerät

Der Protektor kann mit Fernsignalkontakten hergestellt werden. Dieses Gerät Enthält einen Satz normalerweise offener und normalerweise geschlossener Kontakte. Wenn die Wenn die Schutzvorrichtung normal funktioniert, ist der Öffnerkontakt aktiviert. Bei Ausfall eines oder mehrerer Module des Protektors schaltet der Kontakt um normalerweise geschlossen zu normalerweise offen, wodurch der normalerweise offene Kontakt aktiviert wird ein Fehlersignal aussenden.

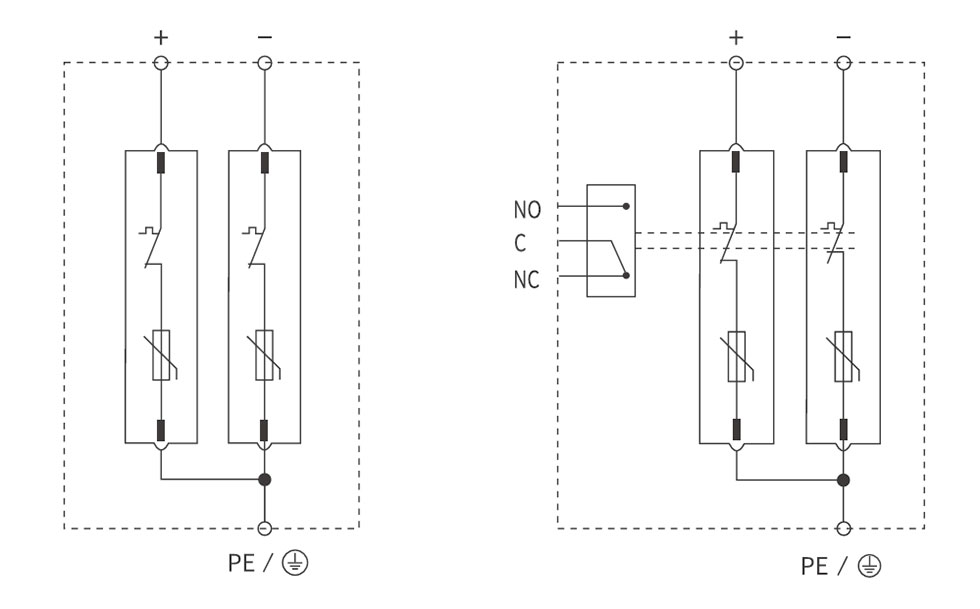

Schaltplan

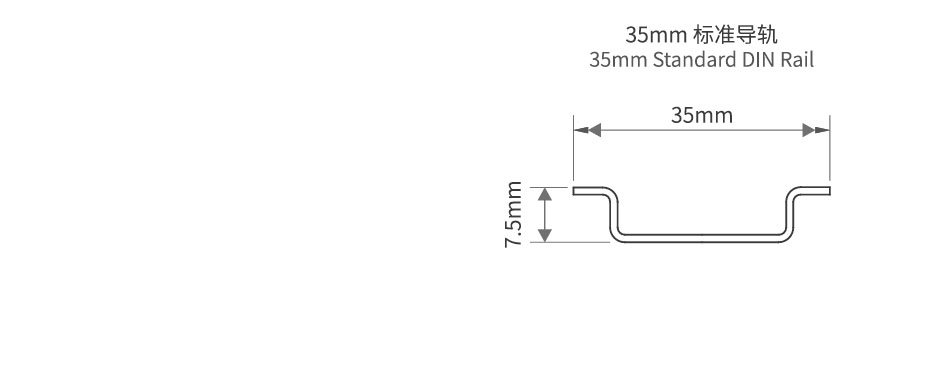

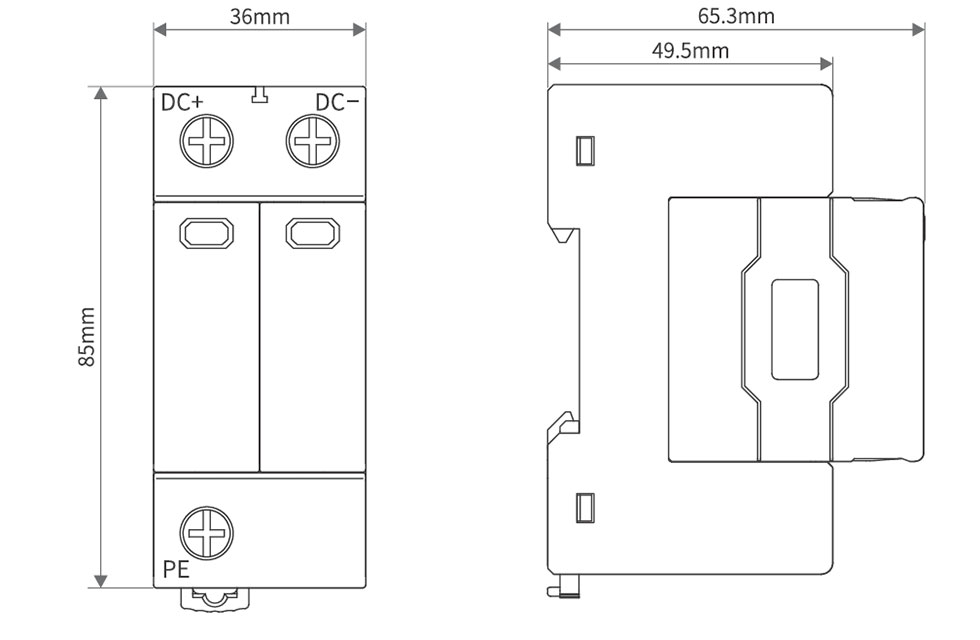

Aussehen und Einbaumaße
