DC 1000V Sicherungshalter

Der 1000-V-Sicherungshalter SYF5-3DC von Soutya bietet zuverlässigen Schutz mit CE-Zertifizierung. Kontaktieren Sie uns noch heute für ein wettbewerbsfähiges Angebot! vom chinesischen Hersteller Zhejiang Soutya New Energy LLC ist ein 1000 V DC, 2–32 A, 20 kA-Unterbrechungsgerät für 3–15 kW private PV-Anlagen Combiner-Box .

Merkmal

Das Sicherungsgehäuse der SYF5-Serie besteht aus PA66-Material mit hohem Schmelzpunkt sicherer und zuverlässiger.
Der schmelzbare Kern ist eine Schmelze mit variablem Querschnitt aus reinem Silberblech eingekapselt in einem Schmelzrohr aus hochfestem Porzellan. Das Schmelzen Das Rohr ist mit chemisch behandeltem hochreinem Quarzsand und Spezial gefüllt behandelte Chemikalien als Lichtbogenlöschmittel. Die beiden Enden der Schmelze sind durch Punktschweißen fest mit den Endkappen verbunden.

Anwendungsszenarien

1.Wohndach-PV (3–15 kW)

Passend für Stringboxen mit 1000 V DC für einphasige 5–10 kW oder dreiphasige 10–15 kW Systeme; 10,3 × 38 mm Sicherungseinsätze passen zu gängigen Stringsicherungen von 6–25 A.

2. Solarbausätze für kleine Carports und Balkone

Die 1000-V-Nennleistung deckt 2–4 Stränge mit 450-W-Modulen ab; kompakter 1P-Trenner spart Platz in IP65-Kunststoffgehäusen, die unter Modulen montiert sind.

3.Hybrid-Wechselrichter-Batterie-Stromkreise für den Haushalt

Isoliert 48-V-/51,2-V-Batteriestapel, hochgestuft auf 600-800-V-DC-Bus im Inneren 5–10 kW Hybridgeräte; Die 20-kA-Unterbrechung behebt Batteriekurzschlüsse.

4. Inländische EV-AC-Ladegeräte (7–11 kW)

Wenn Ladegeräte einen internen 800-V-DC-PFC-Bus verwenden, sorgt SYF5-32P für die Wartung Trennung vor dem Zwischenkreiskondensator.

5.Gleichstrombeleuchtung/Garten-Mikronetze mit geringem Stromverbrauch

Schützt 380 V/750 V DC-Garten- oder Straßenlaternenbusse, die von kleinen PV-Masten gespeist werden; Das PA66-Gehäuse hält im Freien −40 °C bis +90 °C stand.

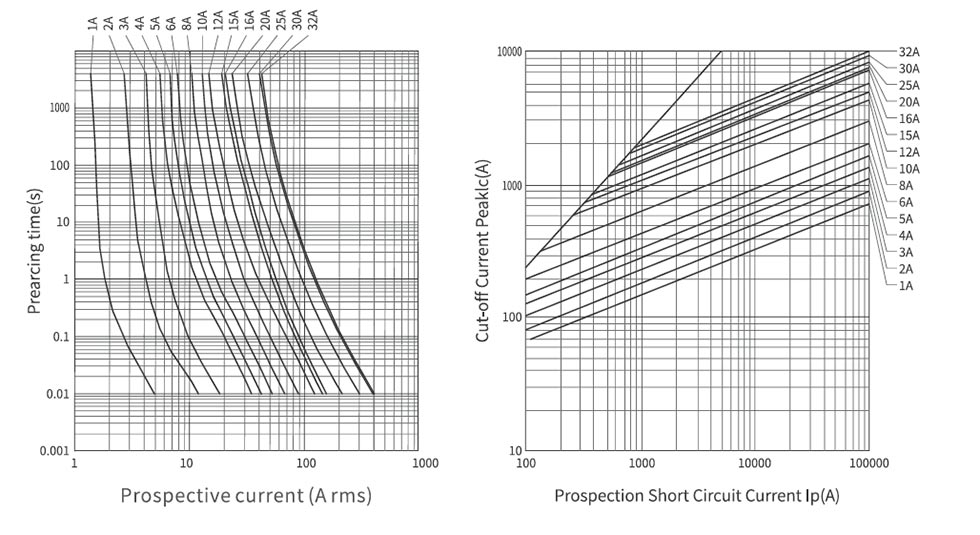

Technischer Parameter

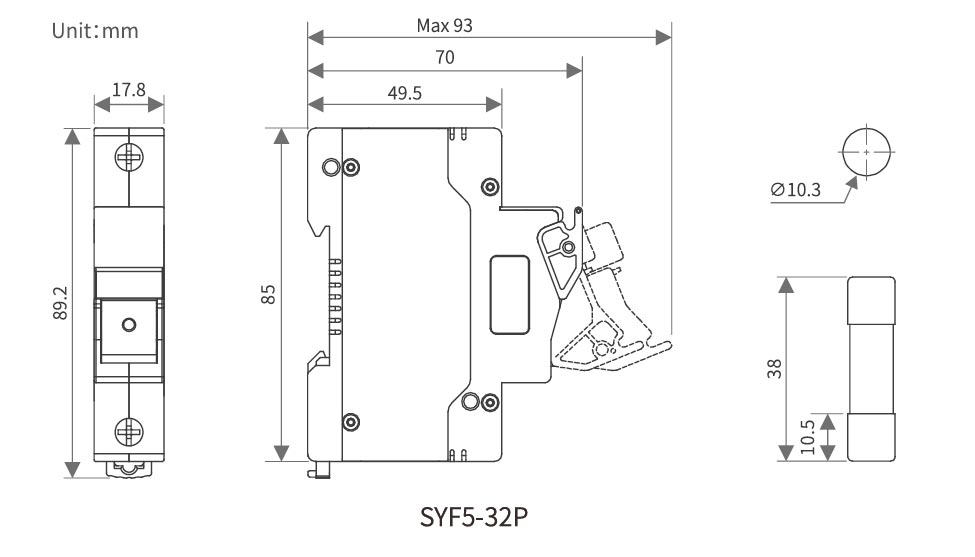

Aussehen und Einbaumaße

DC-Verdrahtungsplan
