DC 1500V Sicherungshalter

Der Sicherungshalter SYF5-50P DC 1500V des chinesischen Herstellers Zhejiang Soutya New Energy LLC ist ein spezielles Überstromschutzgerät, das häufig in String-Sammelkästen größerer Gewerbedächer, landwirtschaftlicher Gewächshäuser oder mittelgroßer bodenmontierter PV-Anlagen mit einer Nennleistung von 30–50 kW und mehr eingesetzt wird.
Hauptmerkmale
Lichtanzeige, klarer Überblick über den Zustand des Sicherungsdrahtes.
Öffnen Sie den Griff, er kann nach oben gezogen werden, um den Sicherungsdraht einfacher auszutauschen.
Niet plus Ultraschallschweißen fester, Verkabelung spaltet sich nicht.
Anwendung im PV-Sammelkasten.

Anfrage absenden

Produktbeschreibung

SYF5-50P DC 1500 V Sicherungshalter, 50 A Photovoltaik-Sicherheitsträger geliefert vom chinesischen Hersteller Zhejiang Soutya New Energy LLC – ist ein Schalttafelmontierte Schutzeinheit aus UV-beständigem Polycarbonat Gehäuse und Schutzart IP65 für langanhaltende Leistung im Freien. Die Der Halter verriegelt ein 10 × 38 mm großes gPV-Sicherungselement (insgesamt 2,2 × 13,2 cm) und Bietet 25 kA Schaltvermögen, Fehlerbeseitigung mit sichtbarer Unterbrechung Anzeige- und Wartungssicherheit, während werkseitig positiv und negativ verdrahtet und PE-Anschlüsse sorgen für eine zuverlässige Erdungskontinuität. Entwickelt für Bei Einzel- oder Mehrstrang-PV-Unterfeldern sorgt es für den notwendigen Überstrom Isolierung und Potenzialausgleich.

Technischer Parameter

Modell	SYF5-50P
Anzahl der Pole	1P
Laut Norm	IEC60269
Bemessungsbetriebsspannung Ue V DC	1500 V Gleichstrom
Nennstrom In A	2-50A
Ausschaltvermögen kA	20kA/25kA
Schutzstufe	IP20
Verkabelung mm²	1-16mm²
Betriebstemperaturbereich	-50℃~+90℃
Höhe	≤2000m
Relative Luftfeuchtigkeit	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Installationsumgebung	Keine nennenswerten Vibrationen und Stöße
Installationskategorie	Klasse III

Anwendungsszenarien

1. PV-Sammelboxen im Versorgungsmaßstab

1 500-V-DC-Stränge aus 182/210-mm-Modulen bis 50 A; 10,3 × 85 mm Sicherungseinsätze Lassen Sie 28–40 A pro Strang zu, wodurch die Anzahl der Boxen in 2,5-MW-Blöcken reduziert wird.

2.Große Gewerbe-/Industriedächer ≥ 30 kW

Dreiphasige 50-kW-110-kW-Wechselrichter mit 1.300–1.500 V MPPT profitieren von 25 kA-Ausschaltvermögen und 1 mm Kontaktabstand für zuverlässige Lichtbogenlöschung.

3.Containerisierte Batterie-Energiespeichersysteme (BESS)

1 200–1 500 V DC-Batterieracks bis 2,5 MWh; 50 A Nennleistung schützt jedes Rack während der 25-kA-Icu den vollen Batteriekurzschlussstrom verarbeitet.

4.150 kW–400 kW DC-Schnellladestationen

Schützt den 1.000–1.500-V-Gleichstrombus zwischen dem Gleichrichterstapel und dem Spender; Der Sicherungstrenner ermöglicht ein sicheres Herausziehen während der Wartung ohne Abschalten die gesamte Ladebank herunter.

5. PV + Speicher-Ladestationen für Elektrofahrzeuge

Doppelte Verwendung auf demselben 1.500-V-Bus: ein Sicherungstrenner pro PV-Eingangsstrang und eine weitere pro Batteriegestell, was Ersatzteile und Logistik vereinfacht.

6. Wüsten- oder schwimmende PV-Anlagen

Betriebsbereich von −50 °C bis +90 °C und berührungssichere IP20-Terminals raue Außenumgebungen oder Umgebungen mit hoher Luftfeuchtigkeit; 85-mm-Sicherungselement ergibt höhere Werte Ich lasse keine langen Kabelwege durch.

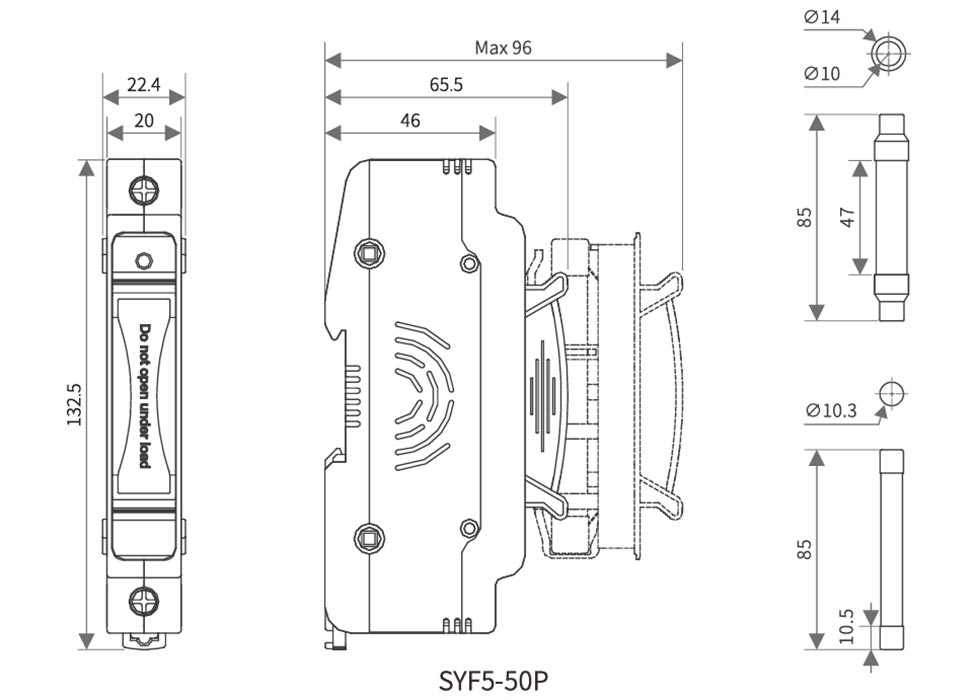

Aussehen und Einbaumaße

DC 1500V Fuse Holder

DC-Verdrahtungsplan

DC 1500V Fuse Holder

Sicherungskerngröße (mm)	Nennstrom (A)	Nennspannung (V)	Leistungsverlust		Joule-Integral
			Leistungsverlust		Joule-Integral
			0,7 Zoll (B)	1,01n (W)	Bogenfront-Joule-Integral P't(A²s)	Gesamt-Schmelzjoule-Integral I²t(A²s)
			0,7 Zoll (B)	1,01n (W)	Bogenfront-Joule-Integral P't(A²s)	Gesamt-Schmelzjoule-Integral I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
