DC-Miniatur-Leistungsschalter

Der DC-Miniatur-Leistungsschalter SYB5-80 des chinesischen Herstellers Zhejiang Soutya New Energy LLC bietet Schutz für AC-230/400-V- und DC-300-1200-V-Stromkreise.
Hauptmerkmale
▶ Gemeinsam für AC und DC (AC230/400V, DC300~1200V)
▶ Keine Unterscheidung zwischen positiver und negativer Polarität, bidirektionaler Schutz, einfachere Installation.
▶ Stark brechender Kurzlichtbogen, höhere Sicherheit.

Anfrage absenden

Produktbeschreibung

Der DC-Miniatur-Leistungsschalter SYB5-80, geliefert von China Hersteller Zhejiang Soutya New Energy LLC, ist ein 300–1200 V DC und 230/400 Bidirektionaler und nicht polarisierter V AC-Miniaturschutzschalter mit 10 KA AC / 6KA DC-Ausschaltvermögen, konzipiert für den Hochspannungsschutz in PV Systeme, Batterie-Energiespeichersysteme (BESS) und Elektrofahrzeuge Ladegeräte.

Merkmal

Kurzschlussschutz, Überlastschutz
Ultimative Schaltleistung: 10 KA AC / 6KA DC
Unpolarer, bidirektionaler Schutz
Kurzer Lichtbogen
Flammhemmendes Material

Anwendungsszenarien

1. PV-Sammelboxen für Privat- und Gewerbebauten

Schützt 300–1200 V DC-Strangeingänge und 230 V/400 V AC-Wechselrichterausgänge; Die einpolige Breite verdoppelt die Dichte in kleinen Gehäusen.

2.PV-Batterie-Hybrid-Wechselrichter

Bidirektionaler, nicht polarisierter Leistungsschalter an 300–1200 V DC-Batteriebusgriffen Lade- und Entladeströme ohne Neuverkabelung.

3. Kleine DC-Ladegeräte für Elektrofahrzeuge (≤ 20 kW)

600–1200 V DC-Ausgangsbusschutz; Eine 6-kA-Abschaltung löscht Lichtbogenfehler während Plug-in/out-Ereignisse.

4. DC-Racks für Telekommunikation und Rechenzentren

Polkombinationen sichern 48 V/240 V/380 V Server- oder USV-Abzweige bis zu 1200 V Gleichstrom; Die DIN-Schienenmontage spart Platz im Schrank.

5. Niederspannungs-Gleichstrom-Mikronetze

380–1200 V DC-Verteilung für LED-Beleuchtung, Lüfter oder Pumpen; B/C/D-Kurven passen sich unterschiedlichen Belastungseigenschaften an.

6. Harte oder hochgelegene Standorte

−30 °C bis +70 °C, kein Derating bis 2.000 m, passend für IP66-Gehäuse Carports, Agri-PV und Dachanlagen.

Technischer Parameter

Modell		SGB5-80

Pole		1P	2P	3P	4P
Bemessungsbetriebsspannung Ue		230VAC	400VAC	400VAC	400VAC
		300 VDC	600 VDC	900 VDC	120 VDC
Maximaler Rahmenstrom		80A
Nennstrom In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Bemessungsisolationsspannung Ui		690VAC
		600V DC 900VDC 1200VDC
Bemessungsstoßspannungsfestigkeit Uimp		8kV

Auslöseeigenschaften		B/C/D
Auslösetyp		Thermisch-magnetisch
Ics Betriebsschaltvermögen lcs		7,5 kA (Wechselstrom) 6 kA (Gleichstrom)
Icu Ultimatives Schaltvermögen lcu		10 kA (Wechselstrom) 6 kA (Gleichstrom)
Elektrisches Leben
Tatsächlicher Durchschnittswert		Durchschnittlich 4000-mal (AC) 1000-mal (DC)

Standardmäßiger spezifizierter Wert		1500-mal (AC) 300-mal (DC)

Mechanisches Leben
Tatsächlicher Durchschnittswert		≥15000 Mal
Standardmäßiger spezifizierter Wert		8500-mal (AC) 9700-mal (DC)

Überspannungskategorie		Ⅲ
Verschmutzungsgrad		3
Schutzstufe		IP40;Termina IP20
Feuchtigkeits- und Hitzebeständigkeit		Kategorie 2
Relative Luftfeuchtigkeit		≤95 %
Vibrationsfestigkeit		Basis IEC60068-2-6
Parameter der mechanischen Schlagfestigkeit		Basis IEC60068-2-27

Verkabelungskapazität		25~35mm²
Verdrahtungsdrehmoment		3,0 Nm
Betriebsumgebungstemperatur		-30℃~+70℃
Lagerumgebungstemperatur		-40℃~+85℃
Installationsmethode		DIN35
Höhe		≤2000m
Gewicht		0,13 kg/Stange
Dimension	Länge	85mm
	Breite	18mm	36mm	54mm	72mm
	Höhe	Max. 78 mm
Paket	Stück/Karton	12	6	4	3
	Schachtel/Karton	10
	Karton/Palette	80
Lagerung		Das Produkt sollte in einem gut belüfteten Lagerhaus gelagert werden relative Luftfeuchtigkeit nicht über 80 % und Umgebungstemperatur sollte zwischen -40℃ und +80℃ liegen. Darüber hinaus sollte es keine geben saure, alkalische oder korrosive Gase vorhanden sind.

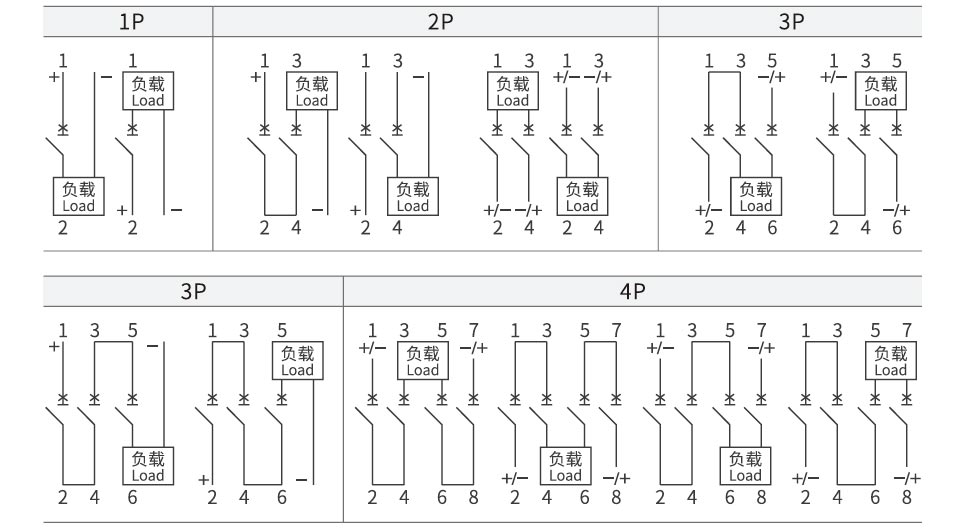

DC-Verdrahtungsplan

DC Miniature Circuit Breaker

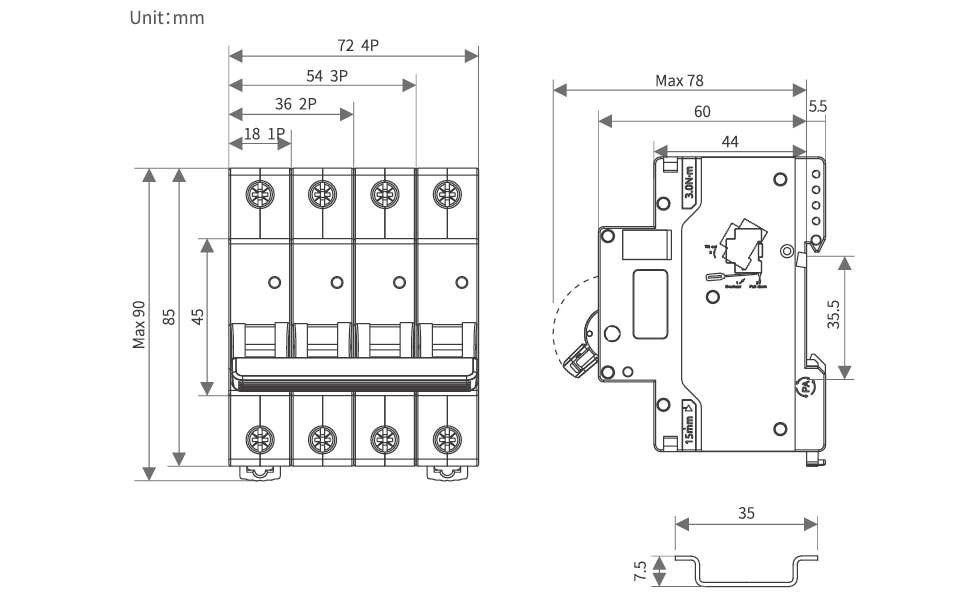

Aussehen und Einbaumaße

DC Miniature Circuit Breaker

Derating-Faktor

Tabelle mit Temperatur-Derating-Faktoren

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Bewerteter Betriebsstromkoeffizient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Bewerteter Betriebsstromkoeffizient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabelle mit Höhenminderungsfaktoren

Höhe /m	2000	3000	4000	5000
Bewerteter Arbeitsstromkoeffizient	1	0.96	0.91	0.86
Bewerteter Arbeitsspannungskoeffizient	1	1	1	1
Nennfrequenzspannungskoeffizient	1	0.9	0.82	0.71
Bewerteter Impulsspannungskoeffizient	1	0.9	0.82	0.71
Nenngrenzwert für Kurzschlusssegmentkapazität und elektrische Lebensdauer Koeffizient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabelle mit Reduzierungsfaktoren für die Installation von MCBS nebeneinander

Anzahl MCB	1	2~3	4~5	6~8	9~10
In≤25A Koeffizient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koeffizient	1	0.92	0.8	0.7	0.6
80A≤In≤125A Koeffizient	1	0.9	0.8	0.7	/

Zubehör

MX-Hilfsauslösevorrichtung
Nennsteuerspannung US	Gleichstrom: 24–48 V, Wechselstrom: 110–230 V
Maximale Auslösezeit	<10ms
Spulenwiderstand	50
Strom begrenzen	≥1,6A
Mechanisches Leben	10000 Mal
Elektrisches Leben	4000-mal
Verdrahtungsdrehmoment	0,8 N·m
Verkabelungsmöglichkeit	1,0 mm² Hartdraht
	1,0 mm²Weicher Draht mit Anschlussfahnen
Betriebstemperaturbereich	-30℃~+70℃


Umgebungsbedingungen	Es sollten keine explosiven Gefahrstoffe und keine schädlichen Stoffe vorhanden sein Gase oder leitfähiger Staub, die die Isolierung angreifen oder beschädigen können
Montageposition	Auf der linken Seite des Leistungsschalters

Installationsbedingungen	DIN35-mm-Standardschienenmontage

Hilfskontakt OF
Kontaktunterbrechungsvermögen	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Mindestbetriebsspannung	5V
Mindestbetriebsstrom	10mA
Bemessungsisolationsspannung	500V
Begrenzter Kurzschlussstrom	1000A
Vereinbarter Heizstrom Ith	4A
Mechanisches Leben	10000(mal)
Elektrisches Leben	4000(mal)
Verdrahtungsdrehmoment	0,8 N·m
Verkabelungsmöglichkeit	1,0 mm²
Anzahl der Kontakte	1 normalerweise offen, 1 normalerweise geschlossen

Betriebstemperaturbereich	-30℃~+70℃


Umgebungsbedingungen	Es sollten keine explosiven Gefahrstoffe und keine schädlichen Stoffe vorhanden sein Gase oder leitfähiger Staub, die die Isolierung angreifen oder beschädigen können
Montageposition	Auf der linken Seite des Leistungsschalters

Installationsbedingungen	DIN-35-mm-Standardschienenmontage
