Hochspannungs-Gleichstrom-Miniatur-Leistungsschalter

Der Hochspannungs-DC-Miniatur-Leistungsschalter SYB5-40P des chinesischen Herstellers Zhejiang Soutya New Energy LLC bietet 1.500-V-DC-Stromkreisschutz.
Hauptmerkmale
• Hochspannungsfähigkeit: einpolig 500 V DC, bis zu 1.500 V DC – weniger Strings, geringere Kosten.
• Unpolarisierter, bidirektionaler Schutz für eine schnellere und einfachere Installation.
• Doppelunterbrechungskontakte mit extra großem Kontaktabstand für höchste Sicherheit.
• Ideal für DC-Sammelboxen in Photovoltaikanlagen.

Anfrage absenden

Produktbeschreibung

SGB5-40P Hochspannungs-Gleichstrom-Miniatur-Leistungsschalter, geliefert von China Hersteller Zhejiang Soutya New Energy LLC, ist ein 1500 V DC, bidirektional und nicht polarisierter Miniatur-Leistungsschalter mit 1,5 kA Abschaltung, ideal für PV, BESS und EV-Ladeschutz.

Merkmal

Mikronetze.
Unpolarer, bidirektionaler Schutz;
Überlastschutz;
Kurzer Lichtbogen;
Kurzschlussschutz;
Hohe Schaltleistung;

Zertifikate: CB, CE, TÜV, UKCA

Anwendungsszenarien

Der Hochspannungs-DC-Miniatur-Leistungsschalter SGB5-40P bietet platzsparende, sicherer, bidirektionaler Schutz für 1.500-V-DC-Systeme für erneuerbare Energien – PV, Speicher, Ladegeräte für Elektrofahrzeuge und Gleichstrom

1. PV-DC-Sammelboxen

– Die Nennleistung von 1500 V DC ermöglicht längere Strings und reduziert die Anzahl Combiner-Boxen; Der bidirektionale Schutz übernimmt den Rückwärtsgang in der Nacht Strömungen.

2. Kommerzielle/private Batterie-Racks

– Die nicht polarisierte Verkabelung vereinfacht die Parallelschaltung oder den Austausch der Batterie Module; Der thermisch-magnetische Auslöser isoliert Lade-/Entladefehler schnell.

3. 150 kW+ DC-Schnellladestationen

– 18 mm breites DIN-Schienen-Design für kompakte Ladeboxen; 1,5 kA Das Ausschaltvermögen sichert den internen DC-Bus.

4. DC-Mikronetze und DC-Verteilung im Rechenzentrum

– Schützt 750 V / 1.000 V / 1.500 V DC-Abzweigstromkreise; B, C oder D Kurven passen zu verschiedenen Lastprofilen.

5. Dezentrale PV-Anlagen in großer Höhe oder im Freien

– Betrieb von −30 °C bis +70 °C ohne Leistungsreduzierung bis zu 2.000 m Höhe, geeignet für raue Umgebungen.

Technischer Parameter

Modell		SGB5-40P
Pole		1P	2P	3P	4P
Bemessungsbetriebsspannung Ue		500 VDC	1000 VDC	1500 VDC	1500 VDC

Maximaler Rahmenstrom		40A
Nennstrom In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Bemessungsisolationsspannung Ui		1000 VDC		1500 VDC
Bemessungsstoßspannungsfestigkeit Uimp		8kV

Auslöseeigenschaften		B/C/D
Auslösetyp		Thermisch-magnetisch
Betriebsschaltvermögen-ICs		1,5 kA (DC)

Ultimatives Ausschaltvermögen lcu		1,5 kA (DC)
Elektrisches Leben
Tatsächlicher Durchschnittswert		Durchschnittlich 1000 Mal
Standardmäßiger spezifizierter Wert		300 Mal
Mechanisches Leben
Tatsächlicher Durchschnittswert		≥15000 Mal
Standardmäßiger spezifizierter Wert		9700 Mal
Überspannungskategorie		Ⅲ
Verschmutzungsgrad		3
Schutzstufe		IP40;Termina IP20
Feuchtigkeits- und Hitzebeständigkeit		Kategorie2
Relative Luftfeuchtigkeit		≤95 %
Vibrationsfestigkeit		Gemäß IEC60068-2-6
Parameter der mechanischen Schlagfestigkeit		Gemäß IEC60068-2-27

Verkabelungskapazität		2,5~35mm²
Verdrahtungsdrehmoment		3,0 Nm
Betriebsumgebungstemperatur		-30℃~+70℃
Lagerumgebungstemperatur		-40℃~+85℃
Installationsmethode		DIN35
Höhe		≤2000m
Gewicht		0,13 kg/Stange
Dimension	Länge	108mm

	Breite	18mm	36mm	54mm	72mm
	Höhe	Maximal 78 mm
Paket	Stück/Karton	12	6	4	3

	Schachtel/Karton	10
	Karton/Palette	80
Lagerung		Das Produkt sollte in einem gut belüfteten Lagerhaus gelagert werden relative Luftfeuchtigkeit nicht über 80 % und Umgebungstemperatur sollte zwischen -40℃ und +80℃ liegen. Darüber hinaus sollte es keine geben saure, alkalische oder korrosive Gase vorhanden sind.

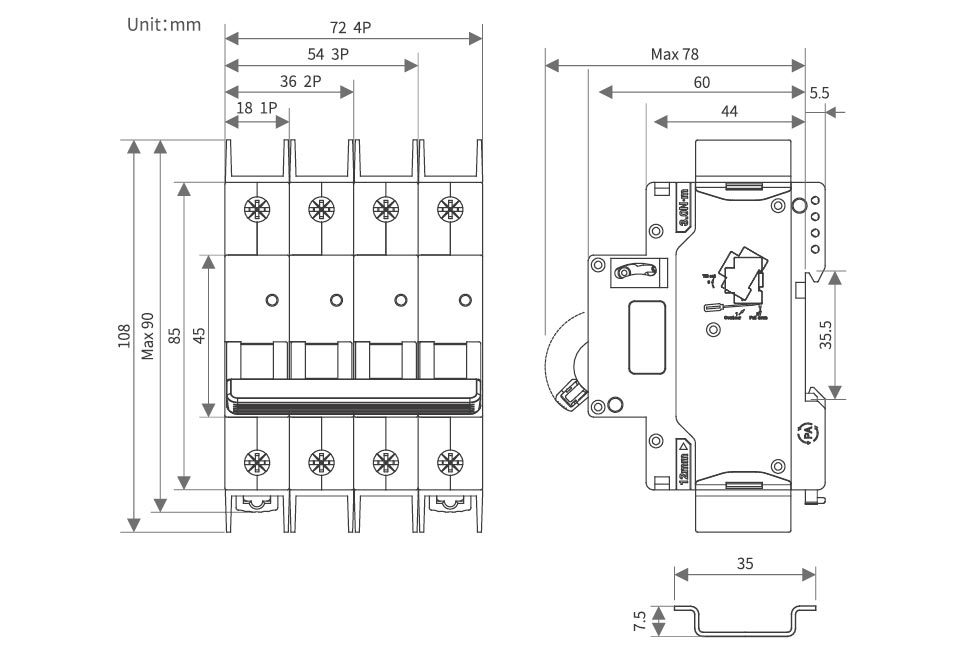

Aussehen und Einbaumaße

High Voltage DC Miniature Circuit Breaker

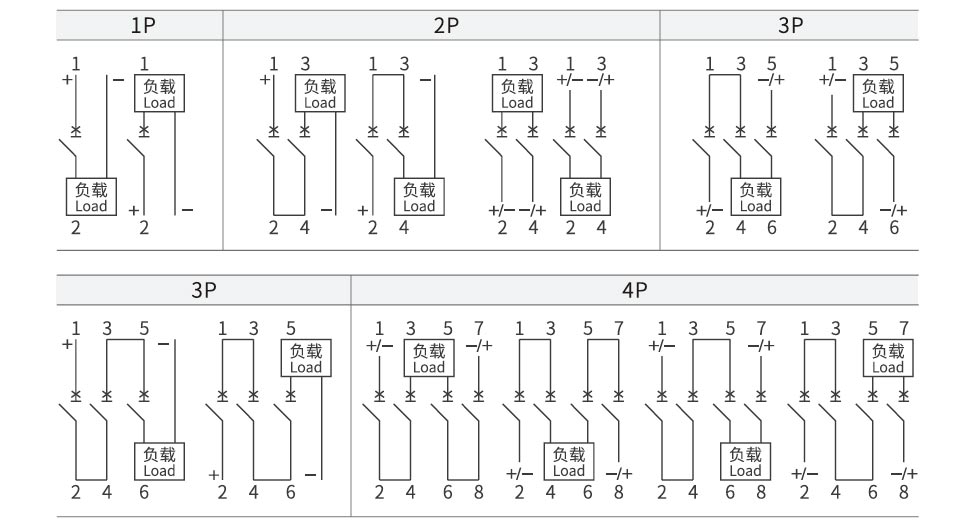

DC-Verdrahtungsplan

High Voltage DC Miniature Circuit Breaker

Derating-Faktor

Tabelle mit Temperatur-Derating-Faktoren

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nennbetriebsstromkoeffizient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nennbetriebsstromkoeffizient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabelle mit Höhenminderungsfaktoren

Höhe /m	2000	3000	4000	5000
Bewerteter Arbeitsstromkoeffizient	1	0.96	0.91	0.86
Bewerteter Arbeitsspannungskoeffizient	1	1	1	1
Nennfrequenzspannungskoeffizient	1	0.9	0.82	0.71
Bewerteter Impulsspannungskoeffizient	1	0.9	0.82	0.71
Bemessungsgrenzen-Kurzschluss-Segmentkapazität und elektrische Lebensdauer Koeffizient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Derating-Faktor-Tabelle für die Installation von MCBS nebeneinander

Anzahl MCB	1	2~3	4~5	6~8	9~10
In≤25A Koeffizient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koeffizient	1	0.92	0.8	0.7	0.6

Zubehör

MX-Hilfsauslösevorrichtung
Nennsteuerspannung Us	Gleichstrom: 24–48 V, Wechselstrom: 110–230 V
Maximale Auslösezeit	<10ms
Spulenwiderstand	5Ω
Strom begrenzen	≥1,6A
Mechanisches Leben	10000 Mal
Elektrisches Leben	4000-mal
Verdrahtungsdrehmoment	0,8 N·m
Verkabelungsmöglichkeit	1,0 mm² Hartdraht
	1,0 mm²Weicher Draht mit Anschlussfahnen
Betriebstemperaturbereich	-30℃~+70℃


Umgebungsbedingungen	Es sollten keine explosiven Gefahrstoffe und keine schädlichen Stoffe vorhanden sein Gase oder leitfähiger Staub, die die Isolierung angreifen oder beschädigen können
Montageposition	Auf der linken Seite des Leistungsschalters

Installationsbedingungen	DIN35-mm-Standardschienenmontage

Hilfskontakt OF
Kontaktunterbrechungsvermögen	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Mindestbetriebsspannung	5V


Mindestbetriebsstrom	10mA


Bemessungsisolationsspannung	500V
Bemessungsbegrenzter Kurzschlussstrom Ik	1000A
Vereinbarter Heizstrom Ith	4A
Mechanisches Leben	10000 Mal
Elektrisches Leben	4000-mal
Verdrahtungsdrehmoment	0,8 N·m
Verkabelungsmöglichkeit	1,0 mm²
Anzahl der Kontakte	1 normalerweise offen, 1 normalerweise geschlossen

Betriebstemperaturbereich	-30℃~+70℃
Umgebungsbedingungen	Es sollten keine explosiven Gefahrstoffe und keine schädlichen Stoffe vorhanden sein Gase oder leitfähiger Staub, die die Isolierung angreifen oder beschädigen können

Montageposition	Auf der linken Seite des Leistungsschalters

Installationsbedingungen	DIN-35-mm-Standardschienenmontage
