Warum sollten Sie sich für eine DC-Trennbox mit IP65-Gehäuse und Dreistrangsicherung entscheiden?

Was ist eine DC-Trennbox mit IP65-Gehäuse, drei Strängen und Sicherung?

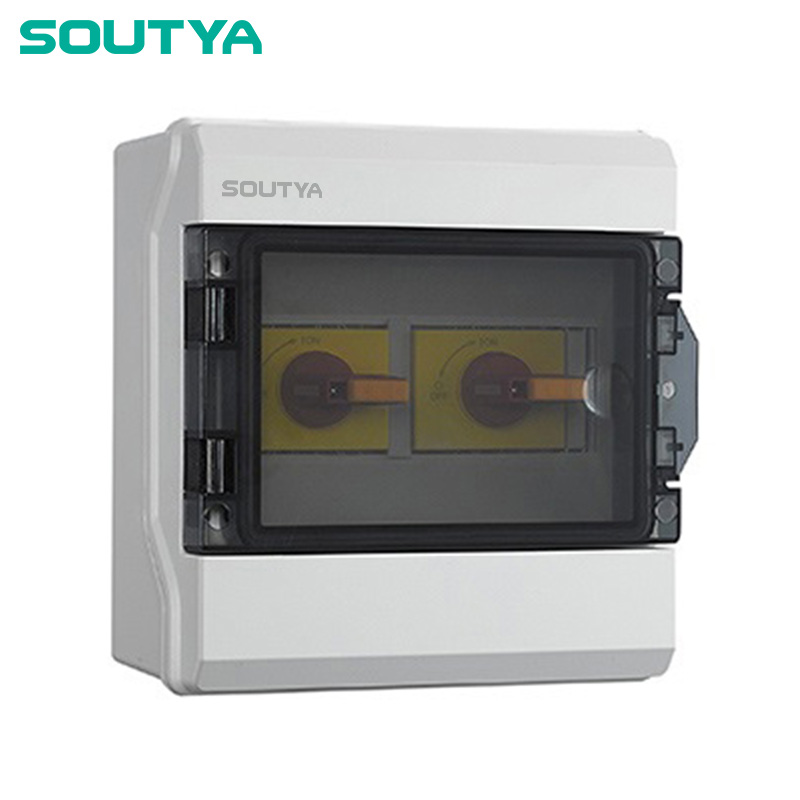

Die **Soutya DC Isolator Box IP65 Enclosure Three Strings with Fuse** ist eine kompakte Anschlussbox, die für Photovoltaikanlagen entwickelt wurde, bei denen drei unabhängige DC-Eingangsstränge zu einem Ausgangskreis zusammengefasst werden müssen. Es integriert einen DC-Trennschalter (Lasttrennschalter) und drei Sicherungshalter – einen pro Strang – in einem Gehäuse mit Schutzart IP65.

Diese Komponente sitzt zwischen den PV-Modulen und dem Wechselrichter. Es stellt einen sicheren Trennpunkt für Wartungsarbeiten und Notabschaltungen dar, während die Sicherungen jeden String vor Überstrom durch Rückströme oder Fehlerbedingungen schützen. Die Drei-Strang-Architektur ist in privaten und kleinen Gewerbeanlagen üblich, wo die Array-Größen zwischen 6 und 15 kW liegen.

Soutya, als Hersteller von elektrischen Schutzgeräten, bewertet dieses Gerät für Arbeitsspannungen bis zu 1000 VDC, was den Spannungsgrenzen moderner kristalliner Siliziummodule entspricht. Das Gehäuse besteht je nach Modellvariante aus UV-stabilisiertem technischem Kunststoff oder pulverbeschichtetem Stahl und alle spannungsführenden Teile sind umschlossen, um versehentliches Berühren zu verhindern.

Warum benötigen dreisträngige PV-Arrays eine spezielle Kombination aus Isolator und Sicherung?

In einem PV-Array mit mehreren Strings erzeugt jeder String seinen eigenen Gleichstrom. Kommt es in einem String zu einem Kurzschluss oder einem internen Erdschluss, können die übrigen Strings Strom in den fehlerhaften String zurückspeisen. Ohne Sicherungen pro String kann dieser Rückstrom den Nennstrom des Moduls überschreiten und thermische Schäden oder einen Brand verursachen.

Die Norm IEC 62548:2016 für Designanforderungen für PV-Arrays legt den Überstromschutz für jeden parallel geschalteten String fest. Eine eigene Sicherung pro String stellt sicher, dass ein Fehler in einem String isoliert wird, ohne die anderen beiden zu stören. Der DC-Isolator sorgt für eine sichtbare Unterbrechung für den sicheren manuellen Betrieb bei Installation, Inspektion oder Notfallmaßnahmen.

Ein kombinierter Trenn- und Sicherungskasten reduziert die Anzahl separater Komponenten im Gleichstromkreis und minimiert mögliche Verdrahtungsfehler und Verbindungspunkte. Die Soutya DC Isolator Box IP65 Enclosure Three Strings with Fuse ersetzt drei einzelne Sicherungshalter sowie einen separaten Isolator und spart so Platz und Kosten.

Für Ingenieure, die einen Schutz auswählen, muss die Wechselwirkung zwischen dem Ausschaltvermögen der Sicherung und der Schaltfähigkeit des Isolators überprüft werden. Die Sicherung löscht einen Fehler, während der Isolator für eine absichtliche Lasttrennung sorgt. Beide Funktionen sind für den sicheren Betrieb und die Einhaltung der IEC 62548:2016 unerlässlich.

Wie schützt das IP65-Gehäuse den DC-Isolator und die Sicherungen bei Installationen im Freien?

IP65 bedeutet, dass das Gehäuse staubdicht (IP6X) und gegen Wasserstrahlen mit niedrigem Druck aus allen Richtungen geschützt ist. Dadurch eignet sich die Soutya DC Isolator Box für auf dem Dach oder am Boden montierte PV-Anlagen im Freien, bei denen Regen, Kondensation und Staub eine ständige Bedrohung darstellen.

Das Gehäuse erreicht diese Abdichtung durch eine Silikondichtung oder eine EPDM-Abdichtung des Deckels sowie Kabelverschraubungen, die die Integrität der IP-Schutzart wahren, wenn Kabel eingeführt werden. Die internen Komponenten – die Trennkontakte und Sicherungsträger – sind auf einer Platte montiert, die korrosionsbeständig ist und die thermische Umgebung im Inneren des Kastens überwacht.

Der Temperaturanstieg ist ein entscheidender Designfaktor. Wenn drei Stränge gleichzeitig Strom führen, muss die durch die Sicherungselemente und den Übergangswiderstand erzeugte Wärme abgeführt werden, ohne dass die Alterung der Isolierung beschleunigt wird. Das Soutya-Gehäusedesign umfasst Belüftungskanäle, die einen internen Druckaufbau verhindern und gleichzeitig die IP65-Barriere wahren. Diese Details verlängern die Lebensdauer der Schaltkontakte und Sicherungsklammern.

Bei Installationen, die Salznebel an der Küste oder industriellen Schadstoffen ausgesetzt sind, sorgt die pulverbeschichtete oder eloxierte Oberfläche des Gehäuses für zusätzliche Korrosionsbeständigkeit. Der DC-Trenngriff ist auch mit Handschuhen bedienbar und seine Positionsanzeige bleibt auch bei geschlossenem Deckel sichtbar.

Welche Sicherungswerte und String-Konfigurationen passen zu Ihrer PV-Anlage?

Bei der Auswahl der richtigen Sicherungsleistung für jeden String muss ein Gleichgewicht zwischen der Übertragung des normalen Maximalstroms und der Beseitigung von Fehlerströmen gefunden werden. Bei einem Standardmodul mit 72 Zellen und einem Kurzschlussstrom (Isc) von 9 A sollte die Sicherungsleistung zwischen 15 A und 20 A liegen, abhängig von der maximalen Reihensicherungsleistung des Moduls.

Die Soutya DC Isolator Box bietet Platz für drei Strings, die jeweils mit einer 10×38 mm großen zylindrischen Sicherung ausgestattet sind (üblich für PV). Der Sicherungshalter nimmt bis zu 20 A pro Strang auf, und der Ausgangsstromkreis hat einen Nennstrom von bis zu 63 A, was eine Gesamtkapazität von 3×20 A = 60 A am Ausgang bietet, unter der Annahme einer Leistungsminderung von 20 %.

Hier ist eine Vergleichstabelle gängiger Dreistrang-Sammelkastenkonfigurationen:

Für Strings mit mehr als drei parallelen Eingängen wäre ein anderer Anschlusskasten mit mehr Sicherungshaltern erforderlich. Für kleinere Wohnanlagen kann ein Zwei-String-Kasten ausreichend sein. Das von Soutya angebotene Drei-String-Modell ist der optimale Punkt für Kosteneffizienz, da es ein einziges Gehäuse sowohl für die Isolierung als auch für den Sicherungsschutz verwendet und bei Bedarf Spielraum für einen vierten Strang lässt (obwohl es drei Sicherungshalter gibt).

Wie installiert und wartet man die Soutya DC-Isolatorbox für langfristige Zuverlässigkeit?

Die Installation beginnt mit der Montage des Gehäuses an einer stabilen vertikalen Struktur mithilfe von Edelstahlbefestigungen. Die Kabeleinführungspunkte sollten nach unten gerichtet sein, um das Eindringen von Feuchtigkeit über die Verschraubungen zu minimieren. Die Plus- und Minuskabel jedes Strings werden in die Box geführt, wobei die Plusleitung durch den zugehörigen Sicherungshalter verläuft und die Minusleitung mit der Ausgangssammelschiene verbunden ist.

Messen Sie vor dem Einschalten den Isolationswiderstand jedes Strings und überprüfen Sie die Polarität. Der DC-Trenner sollte einige Male ohne Last betrieben werden, um einen reibungslosen Betrieb zu überprüfen. Bei der Inbetriebnahme werden Strommesszangen zur Messung der String-Ströme verwendet, um sicherzustellen, dass kein String stark unausgeglichen ist – ein Zeichen für einen möglichen Erdschluss oder eine Modulfehlanpassung.

Wartungskontrollen sind unkompliziert: Überprüfen Sie alle sechs Monate die Dichtungen auf Risse, prüfen Sie, ob sich im Inneren des Gehäuses Kondenswasser gebildet hat, und stellen Sie sicher, dass alle Sicherungskappen fest sitzen. Ziehen Sie die Anschlüsse einmal im Jahr fest, da sich durch Heiz- und Kühlzyklen Schrauben lösen können. Wenn eine Sicherung durchgebrannt ist, ersetzen Sie sie durch denselben Typ und denselben Nennwert und untersuchen Sie die Ursache, bevor Sie sie erneut einschalten.

Die Kontaktleistung des DC-Isolators hängt von seiner langfristigen Zuverlässigkeit ab. Eine Studie an Kontaktelektroden von Niederspannungs-Gleichstromschaltern (siehe Referenz [2]) zeigt, dass Materialien mit Silberlegierungsschichten nach Tausenden von Schaltvorgängen eine geringere Lichtbogenerosion aufweisen. Die Soutya DC Isolator Box verwendet in ihrem Drehschalter Kontakte mit Silberspitzen, um den Kontaktwiderstand zu reduzieren und die mechanische Lebensdauer über 10.000 Betätigungen hinaus zu verlängern.
