1000 V DC Combiner Box 1 In 1 Out MCB-Typ

Der 1000 V DC Combiner Box 1 In 1 Out MCB-Typ, geliefert von China Der Hersteller Zhejiang Soutya New Energy LLC ist eine 1000-V-DC-PV-Kombinationseinheit Ausgestattet mit einem feuerhemmenden PC-Gehäuse und IP66-Schutz, der dies gewährleistet hohe Haltbarkeit und zuverlässige Outdoor-Leistung. Das Gerät integriert Kritische Sicherheitskomponenten, einschließlich DC-Überspannungsschutzgeräte und DC-Sicherung Halterungen und einem 4-poligen DC-Leitungsschutzschalter. Es ist darauf ausgelegt bieten umfassenden Überstrom- und Überspannungsschutz Einzelstrang-Photovoltaikanlagen.

Technischer Parameter

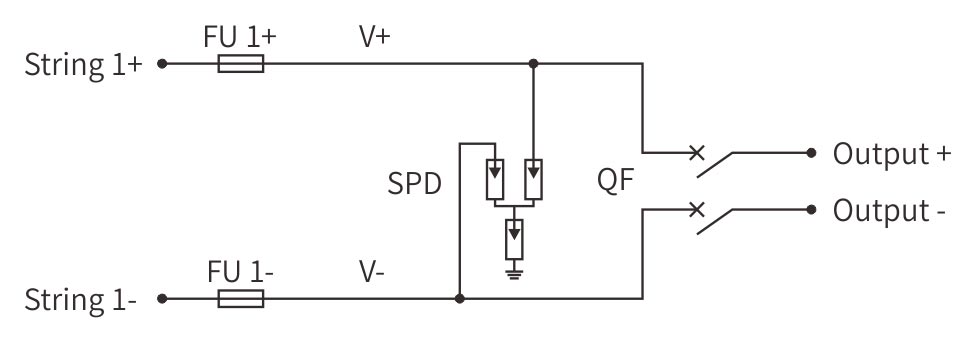

Schaltplan

Anwendungsszenarien

1.Wohndach-Solaranlage

Perfekt für Einzelstrang-Heimanlagen mit begrenzter Dachfläche. Der DC 1000-V-1-in-1-Ausgang-Sammelkasten mit Überspannungsschutzgerät, Sicherungshaltern und Miniatur-Leistungsschalter ermöglichen Haushalten eine sichere, überspannungssichere Gleichstromsammlung und eine schnelle Möglichkeit zur Isolierung zur Reinigung oder Wartung.

2.Kleine kommerzielle Dachterrasse

Gebaut für Werkstätten und Büros mit einem Einzelstrang-Array auf jedem Dach Facette. Die IP66-Box passt in enge Ecken und der eingebaute Unterbrecher lässt es zu Elektriker isolieren den Stromkreis in Sekundenschnelle für den Wechselrichterwechsel oder für Routinearbeiten Wartung.

3. Off-Grid-Kabinen und Pumpstationen

Ein Schutz im Taschenformat für abgelegene Hütten, Viehpumpen und Mikronetze. Eins String rein, ein String raus, Nennspannung 1000 V – schützt Controller vor Blitzschlag Überspannungen und Kabelfehler, schaltet sich jedoch mit einem einzigen Schalter aus, wenn der Standort unterbrochen wird unbeaufsichtigt.

4. Telekommunikationstürme und Fernausrüstung

Lässt sich problemlos in Batteriekästen oder Mastmontagegestelle einschieben, um 48-V-Gleichrichter zu versorgen aus einem einzigen Hochvoltstrang. SPD absorbiert Streiks, Sicherungen isolieren Fehler, und der MCB gibt den Turmbesatzungen einen sichtbaren Haltepunkt vor dem Aufstieg.

5.Verteilte solare Straßenbeleuchtung

Wird unsichtbar hinter der Platte von freistehenden oder netzgebundenen Lampenmasten montiert. Die 1-String-Box schützt LED-Treiber vor Überspannungen und schmilzt Fehler sicher im Sicherung und ermöglicht es dem Wartungspersonal, den Strom am Mast zu unterbrechen, ohne zu ihm zurückkehren zu müssen der Kontrollraum.
