1000 V DC Combiner Box 3 In 1 Out MCB-Typ

Der 500/1000 V DC Combiner Box 3 In 1 Out MCB-Typ, hergestellt von Zhejiang Soutya New Energy LLC ist speziell eine 1000-V-DC-PV-Kombinationseinheit Entwickelt für 3-Strang-Photovoltaikanlagen. Ausgestattet mit einem feuerhemmenden PC Gehäuse mit IP66-Schutz gewährleistet eine außergewöhnliche Haltbarkeit und zuverlässige Leistung in anspruchsvollen Außenumgebungen.

Dieser robuste Combiner integriert wichtige Sicherheitskomponenten, darunter einen Gleichstrom Überspannungsschutzgerät (SPD), sechs DC-Sicherungshalter (für individuelle Schutz für jeden der drei Strings) und eine DC-Miniaturschaltung Leistungsschalter (MCB). Es ist für mittelgroße Solaranwendungen konzipiert und erfüllt seine Erwartungen umfassender Überspannungsschutz und Überlastschutz auf der DC-Seite Solaranlagen.

Die Konfiguration ermöglicht die Parallelschaltung von drei PV-Strings Aufrechterhaltung eines dedizierten Schutzes für jeden String durch separate Sicherungen. Der MCB bietet eine zentrale Schaltkreissteuerung und eine bequeme Trennung Fähigkeit für Wartungsarbeiten, was dieses Gerät zu einer idealen Lösung macht für Photovoltaikanlagen, die einen erhöhten elektrischen Schutz erfordern und Betriebsflexibilität für drei String-Konfigurationen.

Technischer Parameter

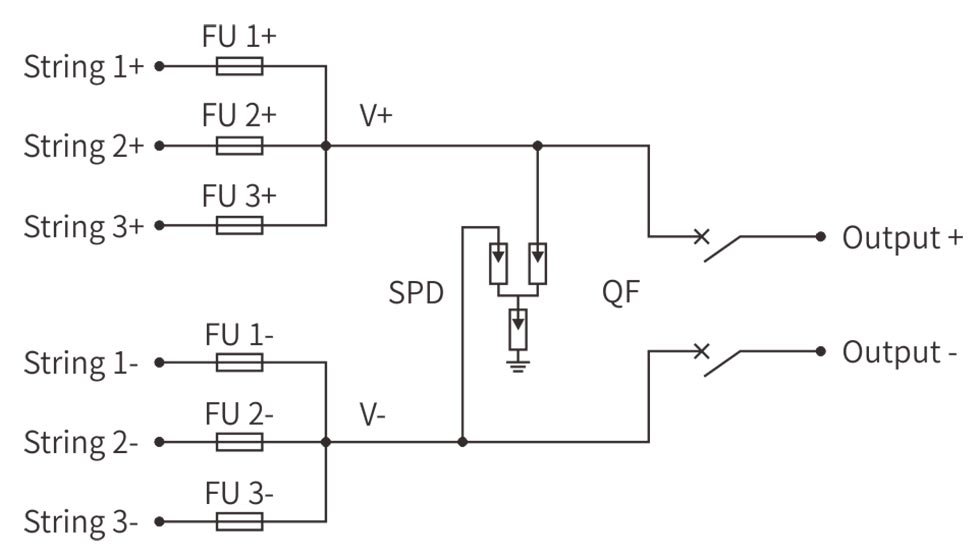

Schaltplan

Anwendungsszenarien

1.Mittelgroße kommerzielle Dachsysteme

Ideal für Einkaufszentren, mittelgroße Fabriken und Gewerbegebäude Erfordert drei PV-Strangeingänge. Dafür sorgen die 6 Sicherungen (2 pro Strang). Einzelstrangschutz, während der MCB eine zentrale Steuerung und Steuerung bietet sichere Trennung für Wartungsarbeiten.

2.Landwirtschaftliche und industrielle Solaranwendungen

Geeignet für große landwirtschaftliche Anlagen und Industrieanlagen Stromversorgung von Bewässerungsnetzen, Verarbeitungsgeräten und Speichersystemen. Die Die 3-String-Kapazität unterstützt einen höheren Leistungsbedarf bei gleichzeitiger Aufrechterhaltung Zuverlässiger Überspannungs- und Überlastschutz.

3.Kleine Solarprojekte im Versorgungsmaßstab

Perfekt für gemeinschaftliche Solargärten und kleine Anlagen im Versorgungsmaßstab wo drei PV-Stränge konsolidiert werden müssen. Dafür sorgt das robuste IP66-Gehäuse Witterungsbeständigkeit und das umfassende Schutzsystem erhält das Netz aufrecht Verbindungszuverlässigkeit.

4. Telekommunikation und Fernkraftwerke

Unverzichtbar für größere Kommunikationsbasisstationen und Fernstromversorgung Anwendungen, die eine erhöhte Kapazität erfordern. Die dreisaitige Konfiguration Bietet ausreichend Strom für den längeren Betrieb von Telekommunikationsgeräten und Überwachungssysteme.

5. Bildungs- und institutionelle Campusinstallationen

Geeignet für die Umsetzung in Schulen, Universitäten und Regierungsgebäuden mittelgroße Solarprojekte. Die Sicherheitsfunktionen umfassen eine einzelne Saite Durch die Sicherung und den Hauptschalterschutz ist es für den öffentlichen Gebrauch geeignet Zugriffsumgebungen.
