1000 V DC Combiner Box 2 In 1 Out Isolatortyp

Der 1000-V-DC-Combiner-Box-2-In-1-Out-Isolator-Typ wird von China geliefert Der Hersteller Zhejiang Soutya New Energy LLC ist ein 1000-V-DC-Photovoltaik-Unternehmen Aggregationseinheit für raue Dach- und Feldbedingungen. Die Das UV-stabilisierte Polycarbonatgehäuse verfügt über eine IP65-Abdichtung, um Staub und Staub zu blockieren Schlagregen, während ein einzelner, frontbetätigter, rotierender Gleichstromisolator vom Käfigtyp ausgestattet ist Bietet eine sichtbare Unterbrechungsisolierung für Aussperr-/Kennzeichnungssicherheit. Intern, Zwei PV-Strings werden einzeln über vier DC-Sicherungshalter abgesichert (zwei pro String) und ein DC-Überspannungsschutzgerät (SPD) der Klasse II induziert Blitztransienten. Werkseitig verdrahtete Plus-, Minus- und PE-Sammelschienen sorgen für eine zuverlässige Erdungskontinuität, was die Box zu einem unverzichtbaren Bestandteil macht Manuelle Trenn- und Potenzialausgleichszentrale für kleine Teilfelder bis zu 2 × 15 A Eingang.

Technischer Parameter

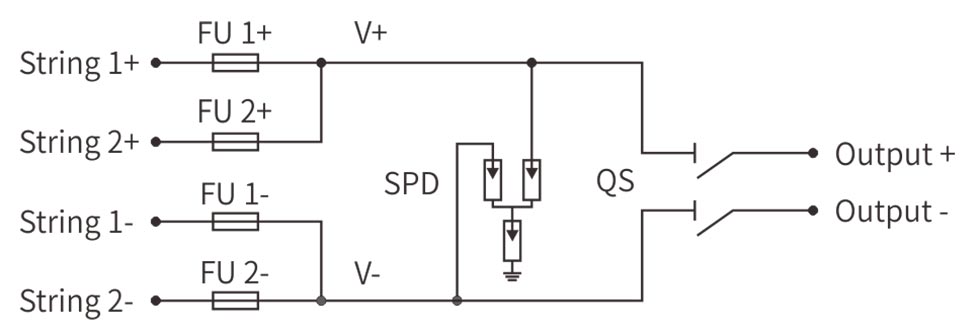

Schaltplan

Anwendungsszenarien

1.PV-Strangkonsolidierung – Kleine Dachanlagen

Unter Modulen oder an Brüstungswänden befestigt, führt die Box zwei PV-Strings zusammen in eine einzelne 1000-V-DC-Einspeisung. Vier Sicherungshalter (zwei pro Strang) geben Einzelstrang-Überstromschutz, während die Klasse-II-SPD-Klemmen vorhanden sind induzierte Überspannungen durch nahegelegene Blitze. Ein von vorne betätigter Käfigrotor Der Isolator sorgt für eine sichtbare Unterbrechungssperre und ermöglicht so eine sichere Wartung des Wechselrichters ohne Dachexposition.

2. Landwirtschaftliche DC-Feeder – Bewässerungs- und Viehhaltungssysteme

Das Gerät wird in Pumpenhäusern oder Scheunenböden an der Wand montiert und liefert solarbetriebene Energie Von Gleichstrom zu bürstenlosen Pumpen und Melkgeräten. Die IP65-Dichtung schließt Körnung aus Staub und Hochdruck-Abwaschwasser, und der Isolator ermöglicht den Landwirten Pausen Befestigen Sie beide Stangen sofort, bevor Sie saisonale Ausrüstungskontrollen durchführen oder den Riemen austauschen.

3. Abgelegene Telekommunikationsunterstände – entscheidende Kommunikationsleistung

Der Combiner ist im Turmgelände positioniert und speist DC-Sammelschienen, die Strom liefern Funkköpfe und Batteriebänke. Das SPD schützt empfindliche HF-Elektronik gegen transiente Überspannungen, während der Isolator als lokaler Isolator fungiert Trennen Sie die Verbindung für Techniker, die Turmerdungsmessungen durchführen oder Gleichrichtertausch.

4. Cluster-Arrays für Wohngebäude – PV-Zweigstellen für Wohnblöcke

Das Gehäuse wird in Zählerschränken oder Dachbodenbindern installiert fasst zwei Modulstränge für einen gemeinsamen Wechselrichter zusammen. Feuerhemmend Polycarbonat und Sicherungen auf Strangebene erhöhen die Sicherheit in bewohnten Gebäuden, und der Isolator bietet Notfallhelfern einen einzigen gekennzeichneten Punkt Isolieren Sie die DC-Seite während eines Brandereignisses.

5. Industrielle Mikronetzknoten – Backup- und Spitzenausgleichsschaltungen

Flanschmontiert auf Kufen, die PV mit Ladegeräten für Gabelstapler oder SPS-Racks koppeln, Die Box verarbeitet 15 kW Solareintrag. Die Dual-String-Fähigkeit stimmt überein Bedarfsprofile zur Spitzenreduzierung und der koordinierte SPD + Doppelpol-Isolator Schützen Sie empfindliche Antriebe sowohl vor Netzspitzen als auch vor Wechselrichterkommutierung Lärm.
