Einführung in DC-Leistungsschalter

Soutyahat sich darauf spezialisiertDC-Leistungsschalterseit mehr als 10 Jahren und spielt eine sehr wichtige Rolle in modernen Energiesystemen für Privathaushalte, Gewerbe und Industrie. Hier ein Beispiel: Ein Rechenzentrum hat häufig Probleme mit der Stromversorgung. Das Gleichstromsystem, das die Server mit Strom versorgt, kommt plötzlich zu einem Kurzschluss, was zu massiven Datenverlusten und Betriebsunterbrechungen führt. Dieser Vorfall verursachte schwere Schäden, wie Datenverlust und Umsatzeinbußen während der Ausfallzeit des Rechenzentrums.

Nach Soutyas Untersuchung und Systemaktualisierungen wurden tiefe Partnerschaften mit lokalen Unternehmen in fast 50 Ländern aufgebaut. Eine hohe QualitätDC-Leistungsschalterwurde im Rechenzentrum installiert. Ein geringfügiger Spannungsstoß oder ein Kurzschlussrisiko nach der Installation dieses Produkts führt nicht zu einem Unfall. Der DC-Leistungsschalter unterbricht sofort den fehlerhaften Stromkreis, verhindert so Schäden an der Serverausrüstung und stellt den weiteren Betrieb des Rechenzentrums sicher.

DC-Leistungsschalter schützen Stromkreise und Geräte vor Überströmen und Kurzschlüssen in Gleichstromsystemen (DC). Zu den Anwendungen gehören Industriemaschinen, Solarstromanlagen, Elektrofahrzeuge und Telekommunikationsgeräte. Wenn ein anormaler Stromzustand erkannt wird, schaltet der Gleichstrom-Leistungsschalter den Strom automatisch ab und verhindert so Schäden an elektrischen Geräten, verringert das Risiko von Bränden durch überhitzte Leitungen und schützt die Sicherheit des Personals.

Was genau sind DC-Leistungsschalter?

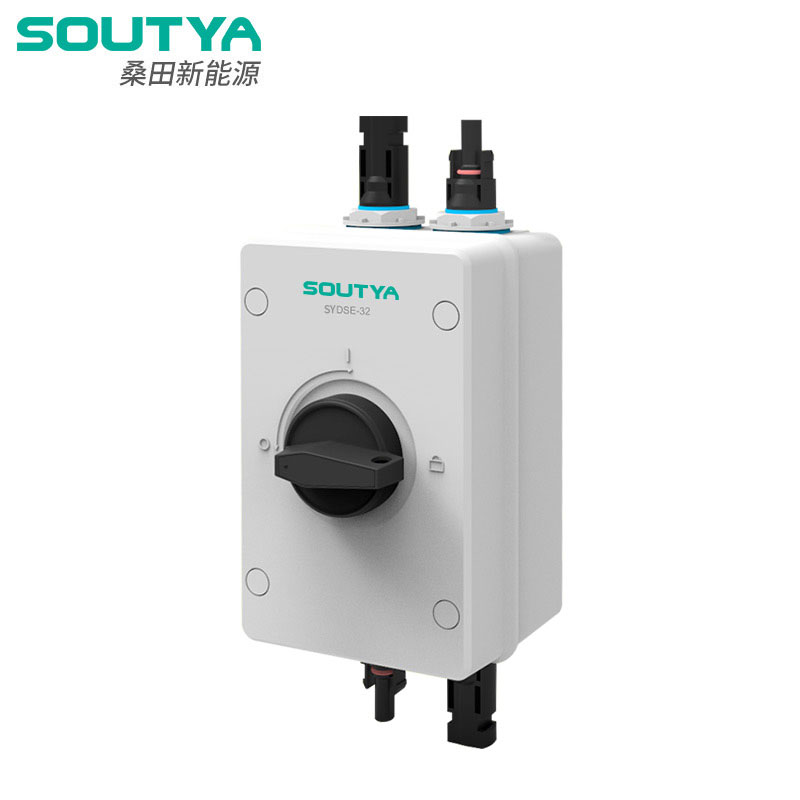

DC-Leistungsschalterist für eine Vielzahl von Anwendungen konzipiert, darunter erneuerbare Energiesysteme, Ladestationen für Elektrofahrzeuge, Energiespeichersysteme,SoutyaDie Serie umfasst Hochspannungs-DC-Miniatur-Leistungsschalter, DC-Miniatur-Leistungsschalter und DC-Leistungsschalter mit geformtem Gehäuse. Die Hauptfunktion eines Gleichstrom-Leistungsschalters besteht darin, den Stromfluss zu unterbrechen, wenn er abnormale Bedingungen wie Überstrom oder Kurzschluss erkennt, ähnlich wie sein Wechselstrom-Gegenstück. Allerdings gibt es aufgrund der Art des von ihnen verarbeiteten Stroms erhebliche Unterschiede zwischen Gleich- und Wechselstrom-Leistungsschaltern.

Der Unterschied zwischen ihnen

Aktuelle Merkmale

In einem Wechselstromkreis ändert der Strom periodisch seine Richtung. Diese alternierende Natur ermöglicht es dem Strom, während jedes Zyklus auf natürliche Weise durch Nulldurchgangspunkte zu fließen. Diese Nulldurchgangspunkte tragen zur Lichtbogenlöschung in Wechselstrom-Leistungsschaltern bei. Wenn die Kontakte eines Wechselstrom-Leistungsschalters öffnen, kann der zwischen den Kontakten gebildete Lichtbogen leichter gelöscht werden, wenn der Strom gegen Null geht.

In einem Gleichstromkreis fließt der Strom nur in eine Richtung. Es gibt keine natürlichen Nulldurchgänge. Dies führt zur LichtbogenlöschungDC-Leistungsschalteranspruchsvoller. Sobald sich beim Öffnen der Kontakte eines Gleichstrom-Leistungsschalters ein Lichtbogen bildet, besteht die Tendenz, dass dieser aufgrund des kontinuierlichen Stromflusses bestehen bleibt. Um den Lichtbogen in Gleichstrom-Leistungsschaltern effektiv zu löschen, sind spezielle Techniken und Konstruktionen erforderlich.

Überlegungen zur Spannung

Die Nennspannung eines Wechselstrom-Leistungsschalters wird typischerweise als ein bestimmter Effektivwert (Effektivwert) der Spannung angegeben. Beispielsweise beträgt die Wechselspannung in US-amerikanischen Standard-Elektrosystemen für Privathaushalte 120 V RMS bei einer Frequenz von 60 Hz.

Gleichstrom-Leistungsschalter sind für bestimmte Gleichspannungen ausgelegt. Sie müssen Spannungen mit konstanter Polarität verarbeiten, ohne dass es zu den für Wechselstromsysteme typischen Spannungsschwankungen kommt. DC-Leistungsschalter, die in 48-V-DC-Stromversorgungssystemen für Telekommunikationsgeräte verwendet werden, müssen bei bestimmten DC-Spannungspegeln effektiv funktionieren.

Einzigartige Rolle in Gleichstromkreisen

Schutz von Geräten mit Gleichstromversorgung

In einem Solarstromsystem, das Gleichstrom erzeugt, werden Gleichstrom-Leistungsschalter zum Schutz der Solarmodule, Laderegler und Batterien verwendet. Bei einem Kurzschluss in der Verkabelung zwischen den Solarmodulen und dem Laderegler unterbricht der DC-Schutzschalter den Strom schnell. Dies verhindert Schäden an den Solarmodulen, deren Austausch teuer sein kann, und schützt außerdem den Laderegler und die Batterien vor Schäden durch Überstrom.

Gewährleistung der Systemsicherheit

In einem Elektrofahrzeug treibt der Hochspannungs-Gleichstrombatteriesatz den Motor an.DC-Leistungsschalterwerden in das elektrische System eingebaut, um die elektrischen Komponenten des Fahrzeugs und den Fahrer im Störungsfall zu schützen. Liegt beispielsweise ein Fehler in der Motorsteuerung vor, der einen Überstrom verursacht, löst der Gleichstrom-Leistungsschalter aus, wodurch die Stromversorgung unterbrochen wird und das Risiko elektrischer Brände oder anderer Sicherheitsrisiken verringert wird.

Wichtige Produktparameter unserer DC-Leistungsschalter

1.Nennstrom

Modelll A: Der Nennstrom liegt zwischen 10A und 63A. Dieses Modell wird häufig in kleinen Gleichstromverteilungssystemen verwendet, beispielsweise in Schränken für Kommunikationsgeräte mit geringem Stromverbrauch. Beispielsweise kann in einer kleinen Basisstation mit einem Stromverbrauch von etwa 200–1000 W der DC-Stromversorgungskreis durch dieses Modell eines DC-Leistungsschalters geschützt werden. Durch die entsprechende Auswahl des Nennstroms wird sichergestellt, dass der Leistungsschalter den normalen Betriebsstrom des Geräts verarbeiten kann, ohne häufig auszulösen, und gleichzeitig den Stromkreis im Falle eines Überstroms schnell unterbrechen kann.

Modelll B: Der Nennstrom liegt im Bereich von 80A – 250A. Es eignet sich für mittelgroße Industriegeräte, die mit Gleichstrom betrieben werden, wie z. B. einige kleine bis mittelgroße Gleichstrommotoren, die in Fertigungsprozessen verwendet werden. In einer kleinen Produktionslinie, in der Gleichstrommotoren mit einer Leistung von 3 bis 10 kW verwendet werden, kann ein Gleichstrom-Leistungsschalter Modell B in den Motorsteuerkreis eingebaut werden. Der Nennstrom des Leistungsschalters sollte auf der Grundlage des Nennstroms des Motors zuzüglich einer gewissen Sicherheitsmarge ausgewählt werden, um Anlaufstromstöße zu berücksichtigen.

Modelll C: Mit einem Nennstrombereich von 315 A – 630 A ist dieses Modell für große Gleichstrom-Stromversorgungssysteme konzipiert, beispielsweise in großen Rechenzentren oder großen Solarkraftwerken. In einem mittelgroßen Rechenzentrum mit einer beträchtlichen Anzahl von Servern und anderen IT-Geräten, die mit Gleichstrom betrieben werden, benötigen die Haupt-Gleichstromverteilungsleitungen einen Leistungsschalter mit hoher Kapazität wie Modell C. Der hohe Nennstrom ermöglicht es ihm, den hohen Stromverbrauch der mit Gleichstrom betriebenen Geräte des Rechenzentrums zu bewältigen, und er kann das gesamte Gleichstromnetz vor überstrombedingten Ausfällen schützen.

Der Nennstrom ist ein entscheidender Parameter, da er den maximalen Dauerstrom bestimmt, den ein Gleichstrom-Leistungsschalter unter normalen Betriebsbedingungen führen kann, ohne auszulösen. Die Auswahl des richtigen Nennstroms für eine bestimmte Anwendung ist von entscheidender Bedeutung. Wenn der Nennstrom des ausgewähltenDC-Leistungsschalterzu niedrig für die Last ist, kann es im Normalbetrieb zu häufigen Auslösungen und damit zu unnötigen Störungen im elektrischen System kommen. Wenn andererseits der Nennstrom zu hoch ist, löst der Leistungsschalter bei Auftreten eines Überstroms möglicherweise nicht schnell genug aus, was möglicherweise zu Schäden an den an den Stromkreis angeschlossenen elektrischen Geräten führt.

2. Schaltvermögen
