1000 V DC Combiner Box 4 In 2 Out Isolatortyp

Der 1000-V-DC-Combiner-Box-4-In-2-Out-Isolator-Typ wird von China geliefert Der Hersteller Zhejiang Soutya New Energy LLC ist eine 1000-V-DC-PV-Kombinationseinheit Ausgestattet mit einem feuerhemmenden PC-Gehäuse und IP66-Schutz, der dies gewährleistet hohe Haltbarkeit und zuverlässige Outdoor-Leistung. Das Gerät integriert kritische Sicherheitskomponenten, darunter 2 DC-Überspannungsschutzgeräte, 8 DC Sicherungshalter und 2 Käfig-DC-Trennschalter. Es ist darauf ausgelegt bieten umfassenden Isolationsschutz, Leckageschutz und Erdung Schutz in 4-Strang-Photovoltaikanlagen.

Technischer Parameter

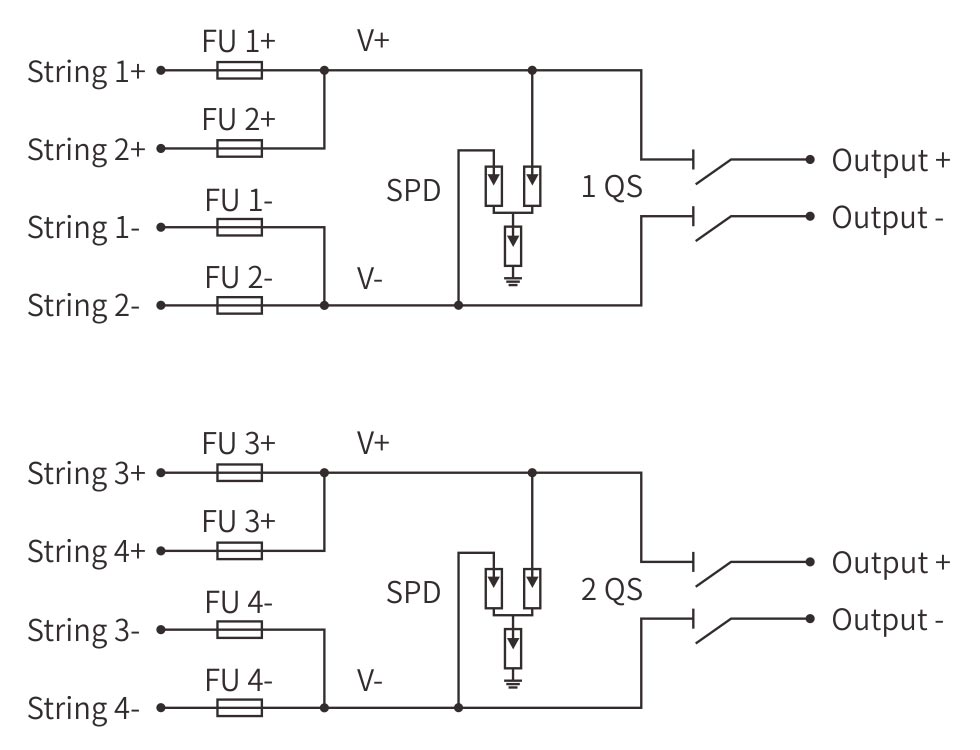

Schaltplan

Anwendungsszenarien

1,4-Saiter-Dachanlage für gewerbliche Zwecke

Entwickelt für Großmärkte, Werkstätten und Lagerhallen mit vier PV-Strängen über breite Dächer. Die Box führt sie zu zwei unabhängigen Ausgängen zusammen, also zu einem Ein Wechselrichter kann die Werkstatt versorgen, während ein anderer das Büro versorgt. Zwilling Drehisolatoren ermöglichen eine sekundenschnelle Sperrung und IP66 schützt vor Staubstürmen und Abspritzen raus.

2.Solarpark-Unterfelder

Lässt sich auf Combiner-Tische in Solarparks mit 1–10 MW schieben. Vier Unterarrays kommen herein, Es gehen zwei Homerun-Kabel heraus – jedes mit seinem eigenen Isolator – und lassen O&M-Teams durch Schalten Sie das halbe Feld zum Saitenwechsel ab, ohne den Rest zu berühren. Dual-SPDs schlucken Blitzeinschläge in der Nähe.

3. Hochleistungslandwirtschaft

Wird an Scheunenwänden oder bewässerten Feldern befestigt, wo vier Stränge Pumpen antreiben und Getreidetrockner. Einzelne Sicherungen pro Strang stoppen einen Erdschluss in einem Strang Linie davon ab, die gesamte Wasserversorgung der Ernte zu zerstören. UV-stabile IP66-Schale lacht bei Düngemittelstaub und täglichen Abwaschungen.

4.Solar-Speicher-Hybride

Wird an der Batteriehütte montiert: vier Strings hinein, Ausgang A zum Hybrid-Wechselrichter, Ausgang B an das MPPT-Ladegerät anschließen. Jeder Pfad kann mit einer Drehung von isoliert werden Es verfügt über einen eigenen Griff, sodass Techniker die Batterien austauschen oder den Wechselrichter neu starten können Verdunkelung der kritischen Last.

5.Remote-Telekommunikation / Off-Grid-Stationen

Wird mit Riemen an der Stange hinter vier schlanken Panels befestigt, die redundante DC-Ringe versorgen für Funkgeräte und Sensoren. Das feuerhemmende IP66-Gehäuse übersteht -40 °C Nächte und Wüstensonne, während die beiden Ausgangszweige die Kommunikationsausrüstung gleichmäßig am Leben halten wenn eine Seite wegen Wartungsarbeiten ausfällt.
