1000 V DC Combiner Box 4 In 2 Out MCB-Typ

Der 500/1000 V DC Combiner Box 4 In 2 Out MCB-Typ, geliefert von China Der Hersteller Zhejiang Soutya New Energy LLC ist eine 1000-V-DC-PV-Kombinationseinheit Ausgestattet mit einem feuerhemmenden PC-Gehäuse und IP66-Schutz, der dies gewährleistet hohe Haltbarkeit und zuverlässige Outdoor-Leistung. Das Gerät integriert kritische Sicherheitskomponenten, darunter 2 DC-Überspannungsschutzgeräte, 8 DC Sicherungshalter und 2 DC-Miniatur-Leistungsschalter. Es ist darauf ausgelegt, zu liefern umfassender Überstrom- und Überspannungsschutz im 4-Strang Photovoltaikanlagen.

Technischer Parameter

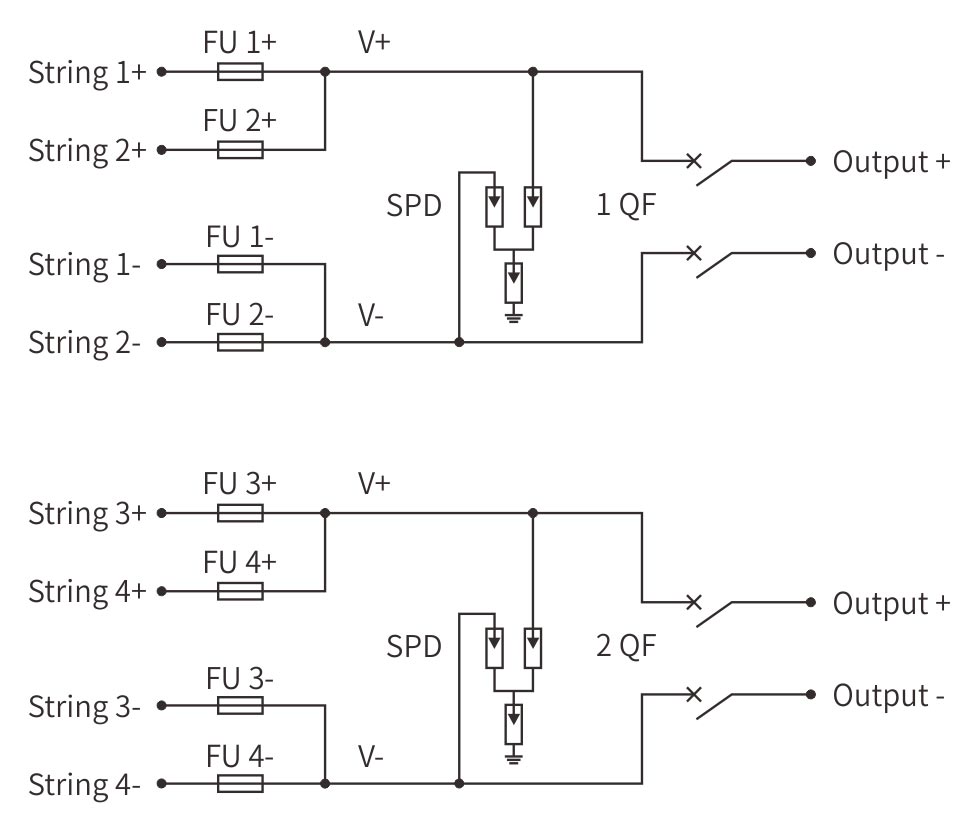

Schaltplan

Anwendungsszenarien

1. Mittelgroße gewerbliche und industrielle Dachsolaranlagen

Ideal für gewerbliche Gebäude (z. B. Fabriken, Lagerhallen, Einkaufszentren) mit vier PV-Strängen, die zu zwei unabhängigen Ausgängen zusammengefasst werden müssen Schaltkreise. Die dualen MCBs ermöglichen eine separate Steuerung für verschiedene Lasten oder Wechselrichtern, während die 8 Sicherungen (2 pro Strang) die Einzelstrangsicherung gewährleisten Schutz.

2.Solarkraftwerke mit mehreren Unterfeldern

Geeignet für kleine bis mittlere Solarparks, in denen vier PV-Teilfelder vorhanden sein müssen kombiniert und auf zwei Wechselrichter oder zwei Abschnitte eines größeren verteilt System. Die Konfiguration unterstützt ein effizientes Energiemanagement und Redundanz.

3.Hybride Solarspeichersysteme mit zwei Ausgängen

Konzipiert für Systeme, die Solarenergie mit Batteriespeicher integrieren, wo zwei Ausgänge werden verwendet – einer für netzgekoppelte Wechselrichter und einer zum Laden der Batterie Banken. Die dualen MCBs ermöglichen eine sichere Trennung bei Wartung oder Fehler Isolation.

4. Solarprojekte für Landwirtschaft und Bewässerung

Perfekt für große landwirtschaftliche Anlagen, die mehrere Gerätesysteme mit Strom versorgen (z. B. Bewässerungspumpen, Verarbeitungsmaschinen) über zwei Ausgangskanäle. Die Der IP66-Schutz sorgt für Langlebigkeit in rauen Umgebungen wie auf dem Bauernhof oder im ländlichen Raum Bereiche.

5. Industrielle Mikronetze und Notstromsysteme

Optimal für Industrieanlagen, die Solar-Mikronetze mit doppelter Redundanz nutzen Ausgänge für kritische Lasten. Die Dual-MCBs sorgen für einen unabhängigen Schaltkreis Steuerung, Verbesserung der Systemzuverlässigkeit und -sicherheit während des Betriebs oder Wartung.
