1000-V-DC-Kombinationskasten mit 6 Eingängen und 2 Ausgängen, Typ Isolator

Der von China gelieferte 1000-V-DC-Combiner-Box-6-In-2-Out-Isolator-Typ Der Hersteller Zhejiang Soutya New Energy LLC ist eine 1000-V-DC-PV-Kombinationseinheit Ausgestattet mit einem feuerhemmenden PC-Gehäuse und IP66-Schutz, der dies gewährleistet hohe Haltbarkeit und zuverlässige Outdoor-Leistung. Das Gerät integriert kritische Sicherheitskomponenten, darunter 2 DC-Überspannungsschutzgeräte, 12 DC Sicherungshalter und 2 Käfig-DC-Trennschalter. Es ist darauf ausgelegt bieten umfassenden Isolationsschutz, Leckageschutz und Erdung Schutz in 6-Strang-Photovoltaikanlagen.

Technischer Parameter

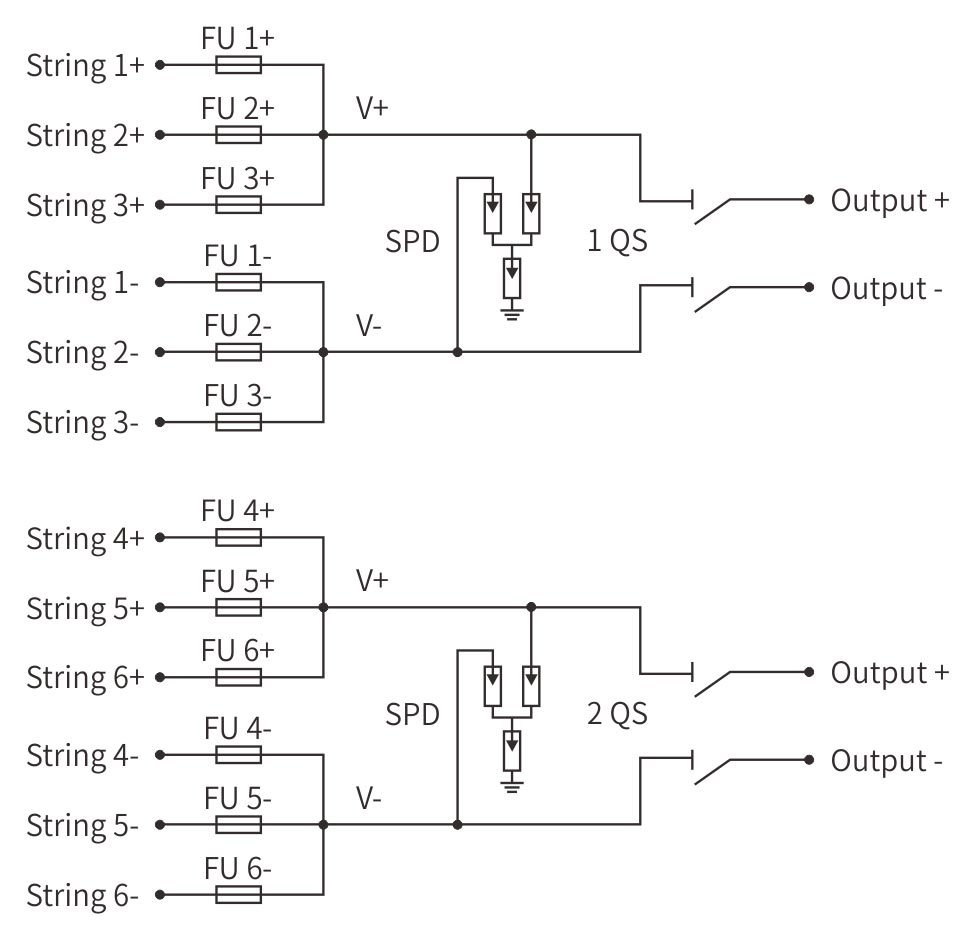

Schaltplan

Anwendungsszenarien

1.Großes Gewerbe- und Industriedach

Dieser Anschlusskasten ist ideal für große Gewerbedächer (z. B. Fabriken, Lagerhallen, Einkaufszentren) und unterstützt bis zu sechs PV-Strings. Der Kasten bündelt sie in zwei unabhängige Ausgänge, sodass schwere Lasten zwischen Wechselrichtern aufgeteilt werden können, während zwei Trennschalter eine sekundenschnelle Sperrung ermöglichen. IP66 hält das ganze Jahr über Staub, Feuchtigkeit und Dachhitze fern.

2.Solarblöcke im Versorgungsmaßstab

Lässt sich in 10–100-MW-Blöcken auf Trackertische schieben. Sechs Sub-Arrays speisen ein, zwei Homerun-Kabel gehen raus – jedes mit seinem eigenen Isolator –, sodass die O&M-Teams den halben Block zum String-Austausch abschalten können, ohne den Rest zu berühren. Doppelte SPDs absorbieren Blitzeinschläge in der Nähe.

3. Hochleistungslandwirtschaft

Wird an Scheunen oder bewässerten Feldern befestigt, wo sechs Stränge Pumpen, Kühler und Getreidetrockner antreiben. Einzelne Sicherungen pro Strang verhindern, dass ein Erdschluss in einer Furche die gesamte Erntewasserleitung lahmlegt. Das UV-stabile IP66-Gehäuse macht Düngerstaub und täglichen Abwaschungen nichts aus.

4.Solar-Speicher-Hybride

Wird am Batteriegehäuse montiert: sechs Strings, Ausgang A zum Hybrid-Wechselrichter, Ausgang B zum MPPT-Ladegerät. Jedes Bein kann mit einer Drehung seines eigenen Griffs isoliert werden, sodass Techniker die Batterien austauschen oder den Wechselrichter neu starten können, ohne dass die kritische Last abgedunkelt wird.

5.Remote-Telekommunikation / Off-Grid-Stationen

Wird mit Riemen an der Stange hinter sechs schlanken Panels befestigt, die redundante Gleichstromringe für Funkgeräte und Sensoren versorgen. Das feuerhemmende IP66-Gehäuse übersteht Nächte bei -40 °C und Wüstensonne, während die beiden Ausgangszweige die Kommunikationsausrüstung auch dann am Leben halten, wenn eine Seite wegen Wartungsarbeiten außer Betrieb ist.
